Wat zijn de verschillende soorten veiligheidskleppen?

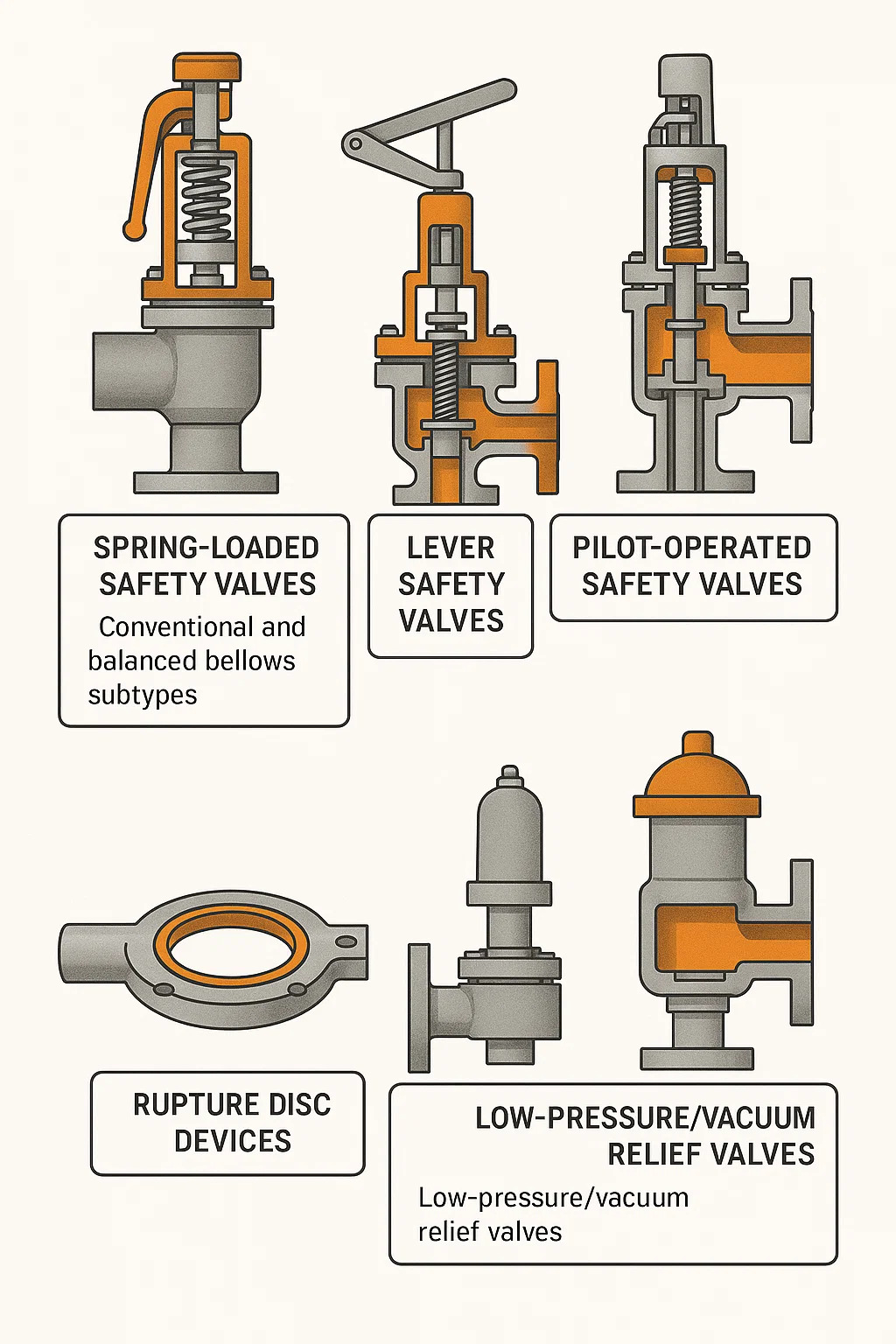

Veiligheidskleppen zijn kritische apparaten voor het beschermen van drukapparatuur. Ze gaan automatisch open wanneer de druk een vooraf ingestelde limiet overschrijdt, waardoor het medium (zoals gas of vloeistof) vrijkomt, waardoor schade aan apparatuur of gevaren wordt voorkomen. Op basis van hun werkwijze en structurele kenmerken zijn de belangrijkste typen:

1. Veerbelaste veiligheidskleppen

Dit is het meest voorkomende en basistype, waarbij de kracht van een veer wordt gebruikt om de interne druk van het systeem tegen te gaan.
Werkingsprincipe: Bij normale werkdruk drukt de veer de klepschijf strak tegen de klepzitting, waardoor de afdichting behouden blijft. Wanneer de systeemdruk boven de ingestelde veerkracht stijgt, wordt de klepschijf opgetild en begint het medium te ontladen.
Kenmerken: Relatief eenvoudige structuur en hoge betrouwbaarheid.
Subtypen:
Conventioneel: de afvoertegendruk heeft rechtstreeks invloed op de ingestelde openingsdruk.
Gebalanceerde balg: maakt gebruik van een balg om het effect van tegendruk op de openingsdruk van de klep tegen te gaan, waardoor een nauwkeurige opening wordt gegarandeerd, zelfs onder wisselende tegendruk.

2. Hendelveiligheidskleppen

Dit type veiligheidsklep maakt gebruik van een combinatie van een hefboom en een contragewicht om de sluitkracht te leveren.
Werkingsprincipe: Er is een hefboom verbonden met de klepschijf en aan het andere uiteinde van de hefboom hangt een beweegbaar contragewicht. Door de positie van het contragewicht op de hendel aan te passen, kan de openingsdruk van de klep nauwkeurig worden ingesteld.
Kenmerken: Relatief omvangrijke structuur, vaak gebruikt in grote apparatuur zoals stoomketels, waardoor het handmatig optillen van de klep voor regelmatige afvoer wordt vergemakkelijkt (zogenaamde "handmatige spui" of "handmatige ontluchting"). Minder vaak gebruikt in de moderne industrie dan veerbelaste typen.

3. Voorgestuurde veiligheidskleppen

Dit type gebruikt de systeemdruk zelf om het openen en sluiten van de klep te regelen, bestaande uit een hoofdklep en een klein bedieningsapparaat (stuurklep).
Werkingsprincipe: De stuurklep detecteert eerst de systeemdruk. Wanneer de druk de ingestelde waarde bereikt, gaat de stuurklep open, waardoor de druk aan de bovenkant van de hoofdklep vrijkomt, waardoor de systeemdruk de hoofdklep open kan duwen en een grootschalige ontlading kan uitvoeren.
Kenmerken:
Nauwkeuriger openen: De druk kan vóór het openen zeer dicht bij het instelpunt liggen.
Groot uitblaasvolume: De hoofdklep kan zeer groot gemaakt worden.
Geschikt voor hogedruksystemen: Vergeleken met veerkleppen kunnen ze compacter worden ontworpen terwijl ze grote debieten kunnen verwerken.

4. Breekschijfapparaten

Strikt genomen is dit geen traditioneel ventiel, maar eerder een overdrukapparaat voor eenmalig gebruik.
Werkingsprincipe: Het bestaat uit een vooraf gekalibreerd dun metalen membraan (of niet-metalen materiaal) dat op een container is geïnstalleerd. Wanneer de containerdruk een specifieke waarde bereikt, scheurt het membraan onmiddellijk, waardoor de druk snel wordt opgeheven.
Kenmerken:
Extreem hoge reactiesnelheid.
Eenmalig gebruik: Moet na breuk worden vervangen.
Te gebruiken in combinatie met veiligheidsventielen: De breekplaat bevindt zich aan de inlaatzijde van het veiligheidsventiel om het veiligheidsventiel te beschermen tegen corrosie of om kleine lekkages te voorkomen.

5. Lagedruk-/vacuümontlastkleppen

Deze veiligheidskleppen zijn speciaal ontworpen om grote containers zoals opslagtanks te beschermen tegen vervorming of schade als gevolg van overmatige druk of **vacuüm (extreem lage interne druk)**.
Werkingsprincipe:
Drukontlasting: Wanneer de interne druk de ingestelde waarde overschrijdt, gaat de klep open om het interne gas vrij te geven.
Vacuümontlasting: Wanneer de interne druk onder de atmosferische druk daalt (waardoor een vacuüm ontstaat), gaat de klep open om buitenlucht aan te zuigen, waardoor de interne en externe druk in evenwicht worden gebracht.
Kenmerken: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
