Hoe vaak moeten veiligheidskleppen worden geïnspecteerd? Een complete gids

Hoe vaak moeten veiligheidskleppen worden geïnspecteerd?

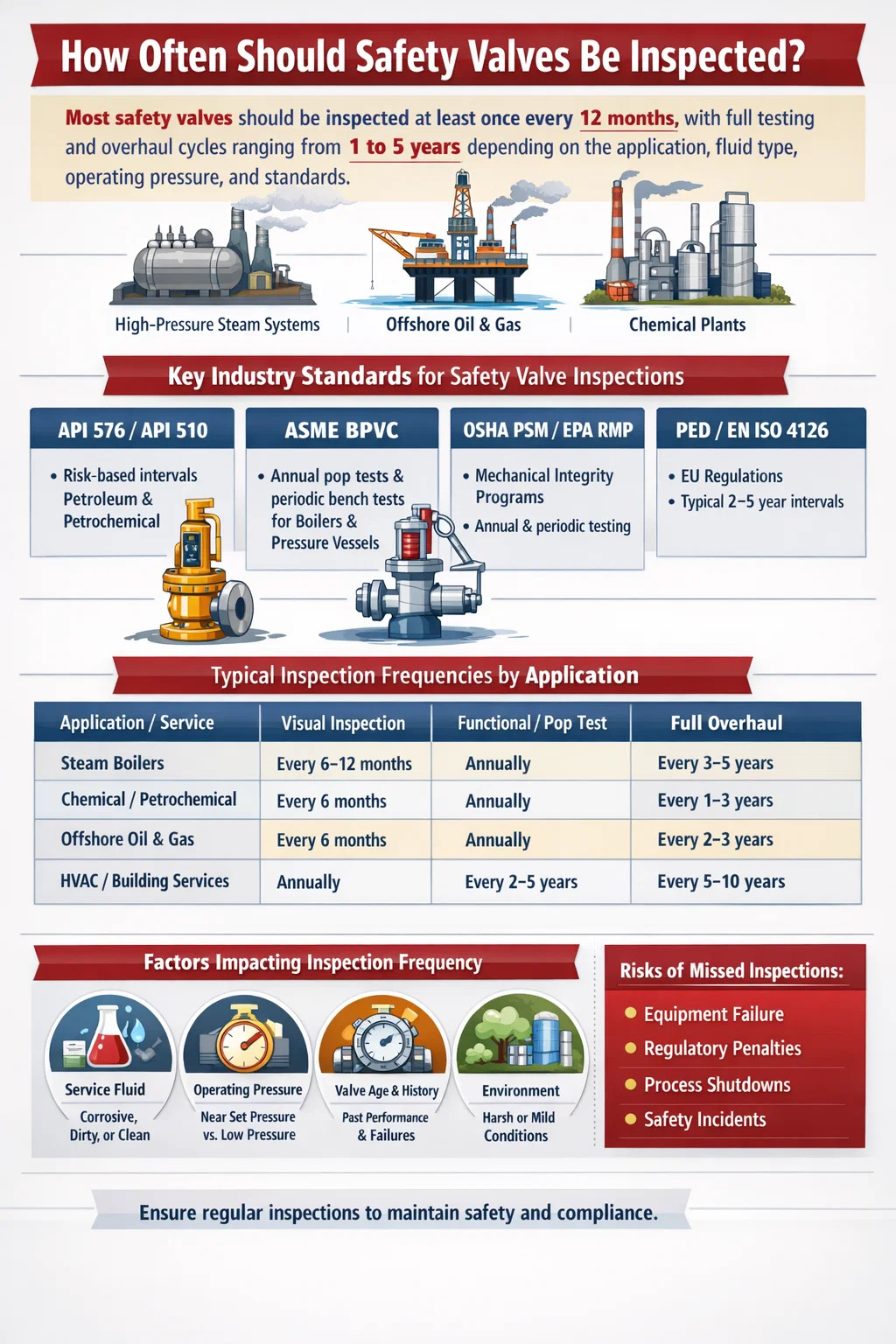

Het directe antwoord: de meeste veiligheidskleppen moeten minstens één keer per twaalf maanden worden geïnspecteerd , met volledige test- en revisiecycli variërend van 1 tot 5 jaar, afhankelijk van de toepassing, het vloeistoftype, de bedrijfsdruk en de toepasselijke wettelijke normen. Dit is echter geen one-size-fits-all-regel. Hogedrukstoomsystemen, chemische verwerkingsfabrieken en offshore-olie-installaties hebben elk hun eigen inspectie-intervallen, en het niet volgen van het juiste schema kan leiden tot catastrofaal falen van apparatuur, wettelijke boetes of verlies van mensenlevens.

Veiligheidskleppen – ook wel overdrukkleppen (PRV’s), drukveiligheidskleppen (PSV’s) of overdrukkleppen genoemd, afhankelijk van de context – behoren tot de meest kritische componenten in elk systeem onder druk. Hun enige doel is om te openen bij een vooraf bepaalde ingestelde druk en de overtollige druk te laten ontsnappen voordat deze apparatuur kan beschadigen of personeel in gevaar kan brengen. Als ze niet opengaan, variëren de gevolgen van beschadigd leidingwerk tot catastrofale scheepsexplosies. Als ze na opening niet goed sluiten, veroorzaken ze kostbare procesverliezen en brengen ze contaminatierisico's met zich mee.

Het op orde krijgen van de inspectiefrequentie is dan ook geen kleine administratieve taak. Het is een kernelement van fabrieksveiligheidsbeheer, procesintegriteit en naleving van de wetgeving.

Industrienormen die de inspectie-intervallen van veiligheidskleppen bepalen

Verschillende belangrijke internationale normen en codes definiëren het raamwerk voor hoe vaak veiligheidskleppen moeten worden getest en geïnspecteerd. Inzicht in welke norm van toepassing is op uw bedrijf is het startpunt voor het opstellen van elk inspectieprogramma.

API 510 en API 576

Het American Petroleum Institute API 576 (Inspectie van drukontlastende apparaten) is wereldwijd de meest gebruikte norm voor de inspectie van overdrukventielen in de petroleum- en petrochemische industrie. API 576 schrijft geen vast interval voor, maar biedt in plaats daarvan een op risico gebaseerd raamwerk. Hierin staat dat inspectie-intervallen gebaseerd moeten zijn op de geschiedenis van de klep, de serviceomstandigheden en de gevolgen van storingen. Typische intervallen waarnaar in de industriële praktijk wordt verwezen onder API 576 variëren van 5 jaar voor schone, niet-corrosieve diensten tot zo vaak als jaarlijks of minder voor vervuiling, corrosieve of vuile diensten .

API 510 (Pressure Vessel Inspection Code) vult dit aan door te eisen dat drukontlastende apparaten worden geïnspecteerd en getest volgens een schema dat is vastgesteld door een gekwalificeerde inspecteur of procesveiligheidsingenieur, waarbij rekening wordt gehouden met de serviceomgeving en een eventuele geschiedenis van storingen.

ASME Ketel- en drukvatcode (BPVC)

De ASME BPVC Sectie I (Power Boilers) en Sectie VIII (Drukvaten) vereisen dat veiligheidskleppen op ketels en drukvaten regelmatig worden getest. Voor elektrische boilers vereisen veel rechtsgebieden een fysieke poptest minimaal één keer per jaar , vaak tijdens geplande storingen. ASME-normen vereisen ook dat elke klep die gedurende een bepaalde periode in gebruik is geweest, wordt verwijderd voor testbanktests, met tussenpozen die in de meeste rechtsgebieden doorgaans niet langer zijn dan 5 jaar.

OSHA PSM- en EPA RMP-vereisten

In de Verenigde Staten moeten faciliteiten die vallen onder OSHA's Process Safety Management (PSM)-norm (29 CFR 1910.119) en het Risk Management Program (RMP) van de EPA een mechanisch integriteitsprogramma onderhouden dat drukontlastende apparaten omvat. Deze voorschriften vereisen gedocumenteerde inspectie- en testprocedures, schriftelijke verslagen van alle inspecties en corrigerende maatregelen wanneer tekortkomingen worden gevonden. Hoewel de regelgeving geen universeel interval specificeert, verplichten ze de werkgever wel om intervallen vast te stellen op basis van de aanbevelingen van de fabrikant en goede technische praktijken – wat in de praktijk doorgaans jaarlijkse visuele inspecties en periodieke functionele tests betekent.

PED en EN ISO 4126 (Europese Unie)

In Europa regelen de richtlijn drukapparatuur (PED 2014/68/EU) en de bijbehorende norm EN ISO 4126 de ontwerp- en veiligheidseisen voor drukontlastingsapparaten. Nationale regelgeving in de EU-lidstaten specificeert vervolgens inspectie-intervallen. In Duitsland vereist de BetrSichV (Industriële Veiligheidsverordening) bijvoorbeeld doorgaans elke keer dat veiligheidskleppen worden getest 2 tot 5 jaar afhankelijk van de drukklasse en vloeistofcategorie, met jaarlijkse visuele inspecties in de meeste industriële omgevingen.

Aanbevolen inspectie-intervallen per toepassingstype

Omdat geen enkel interval universeel van toepassing is, vat de onderstaande tabel de aanbevolen of algemeen toegepaste inspectiefrequenties voor de belangrijkste toepassingscategorieën samen.

Factoren die bepalen hoe vaak veiligheidskleppen moeten worden geïnspecteerd

De inspectiefrequentie wordt nooit op zichzelf bepaald. Bij het instellen of aanpassen van het inspectieschema voor een overdrukventiel moet een reeks operationele en omgevingsfactoren worden geëvalueerd.

Kenmerken van servicevloeistoffen

De aard van de vloeistof die door het systeem stroomt, heeft misschien wel de grootste invloed op hoe snel een veiligheidsklep kapot gaat. Vloeistoffen kunnen grofweg worden geclassificeerd als schoon, vervuilend of corrosief, en elke categorie vereist verschillende inspectie-intervallen.

• Schone stoom of inert gas: Dit zijn de meest vergevingsgezinde diensten. Kleppen kunnen tussen volledige revisies tot wel 5 jaar betrouwbaar blijven, als de bedrijfsomstandigheden stabiel zijn.
• Bijtende zuren of alkaliën: Chemische aantasting van de schijf, zitting en veer kan de nauwkeurigheid van de ingestelde druk binnen 12 maanden aanzienlijk verminderen. Jaarlijkse functionele tests zijn de minimaal aanvaardbare frequentie.
• Vuile of polymeriserende diensten: Vloeistoffen die vaste stoffen vervoeren of die in de loop van de tijd polymeriseren, kunnen ervoor zorgen dat de klepschijf aan de zitting blijft kleven - ook wel 'klepsudderen' of 'zittingvergrendeling' genoemd - waardoor de klep onbruikbaar wordt wanneer dat nodig is. Deze toepassingen vereisen de meest frequente inspectie-intervallen, soms zo kort als elke 3 tot 6 maanden.
• Viskeuze vloeistoffen of vloeistoffen met een hoge temperatuur: Deze versnellen de slijtage van interne componenten en kunnen thermische vermoeidheid in het veersamenstel veroorzaken.

Bedrijfsdruk ten opzichte van de ingestelde druk

Veiligheidskleppen die dicht bij hun ingestelde druk werken, ervaren een fenomeen dat bekend staat als "sudderen", waarbij de schijf iets omhoog gaat voordat de volledige ontlastingsdruk is bereikt. Dit herhaaldelijk gedeeltelijk optillen veroorzaakt slijtage van de zitting en kan leiden tot lekkage, waardoor het vermogen van de klep om effectief af te dichten wordt verminderd. Kleppen die werken op meer dan 90% van hun insteldruk moeten vaker worden geïnspecteerd dan die welke op 70% of lager werken. De algemene aanbeveling is om een werkdruk aan te houden die niet hoger is dan 90% van de insteldruk voor veerbelaste kleppen en niet hoger dan 80% voor voorgestuurde ontlastkleppen in gevoelige toepassingen.

Klepleeftijd en historische prestaties

Een klep met een schone inspectiegeschiedenis en consistente aflezingen van de insteldruk over meerdere testcycli kan een langer interval tussen revisies rechtvaardigen. Omgekeerd moet een klep die eerder een ploptest heeft doorstaan, bij de zitting heeft gelekt of een aanpassing van de insteldruk vereist, een kortere inspectiecyclus ondergaan, ongeacht de algemene servicecategorie. Deze historische benadering vormt de basis van risicogebaseerde inspectiemethoden (RBI) die veel worden gebruikt in de olie- en gassector.

Aantal activeringen

Elke keer dat een veiligheidsklep opent en sluit, ervaren de zitoppervlakken een mechanische impact. Kleppen met een hoge cyclussnelheid – kleppen die regelmatig openen als gevolg van procesinstabiliteit of te grote afmetingen – verslijten aanzienlijk sneller dan kleppen die zelden in werking treden. Een klep die open is gegaan meer dan 10 keer in een serviceperiode moeten vóór het volgende geplande interval visueel worden geïnspecteerd en functioneel getest.

Omgevings- en omgevingsomstandigheden

Buiteninstallaties in vochtige, maritieme of sterk vervuilde omgevingen corroderen sneller dan binneninstallaties. Kleppen die zijn blootgesteld aan directe regenval, zoutnevel of een atmosfeer met een hoge luchtvochtigheid vereisen frequentere externe inspecties om te controleren op verstoppingen van de ventilatieopeningen in de dop, corrosie van de behuizing en de integriteit van de veerbehuizing.

Soorten veiligheidsklepinspecties en wat deze inhouden

Niet elke inspectie heeft dezelfde omvang. Er zijn vier verschillende niveaus van inspectieactiviteit, die elk een ander doel dienen en een ander niveau van vaardigheden en middelen vereisen.

Niveau 1: Visuele externe inspectie

Dit is de meest eenvoudige en meest uitgevoerde controle. Het is niet nodig dat de klep buiten gebruik wordt gesteld. Een getrainde operator of inspecteur onderzoekt de klep visueel op:

• Tekenen van lekkage langs de zitting (resten van procesvloeistof, vlekken, kristallijne afzettingen)
• Corrosie, putjes of mechanische schade aan het klephuis en de motorkap
• Verstopte of beschadigde ontluchtingsdoppen en afvoergaten
• Losse of ontbrekende sabotagezegels en borgpennen
• Correcte installatierichting en toestand van de afvoerleidingen
• Leesbare gegevens op het typeplaatje die overeenkomen met de technische gegevens

Visuele inspecties moeten ten minste jaarlijks worden uitgevoerd voor de meeste industriële toepassingen en elke 3 tot 6 maanden in agressieve serviceomgevingen.

Niveau 2: Functioneel testen in situ

In-situ testen – ook wel online testen of veldtesten genoemd – verifiëren dat de klep opent op of nabij de aangegeven insteldruk zonder deze uit de proceslijn te verwijderen. Dit wordt doorgaans uitgevoerd met behulp van een van de volgende twee methoden:

• Handmatige lifttest: Een hefhendel wordt gebruikt om de klep gedeeltelijk te openen om de vrije beweging van de schijf te verifiëren. Dit is uitsluitend een kwalitatieve controle en garandeert niet de nauwkeurigheid van de ingestelde druk.
• Gecontroleerde druktest: Met behulp van draagbare testapparatuur (zoals HYTORK- of Furmanite-testinstrumenten) wordt gecontroleerde druk uitgeoefend op de klepinlaat terwijl deze op het systeem aangesloten blijft. De werkelijke openingsdruk wordt gemeten en vergeleken met de ingestelde insteldruk.

In-situ testen zijn waardevol omdat hiermee de kosten en procesonderbrekingen bij het verwijderen van kleppen worden vermeden, terwijl toch kwantitatieve gegevens worden gegenereerd. Het heeft echter beperkingen: het kan de interne corrosie of de staat van de zitting niet in detail beoordelen.

Niveau 3: Bench-testen (Pop-test)

Bij het testen op een bank moet de klep buiten gebruik worden gesteld en naar een werkplaats of kleptestfaciliteit worden getransporteerd. De klep wordt op een testopstelling gemonteerd en onder druk gezet totdat deze opengaat. De werkelijke openingsdruk, zittingdichtheid en herzittingsdruk worden allemaal gemeten en gedocumenteerd. ASME-normen vereisen dat de openingsdruk binnen ±3% van de gestempelde insteldruk ligt voor de meeste toepassingen (±2% voor stoomservice boven 70 psig).

Testen op een bank is de meest nauwkeurige methode voor het verifiëren van de klepprestaties en wordt door de meeste regelgevende instanties met regelmatige tussenpozen vereist voor drukvaten en ketels. Het stelt de inspecteur ook in staat de interne componenten rechtstreeks te onderzoeken.

Niveau 4: Volledige demontage, inspectie en revisie

Een volledige revisie omvat de volledige demontage van de veiligheidsklep, inspectie van alle interne componenten, vervanging van slijtageonderdelen (schijf, mondstukzitting, veer, afdichtingen en geleider), hermontage en testen op een bank voordat deze opnieuw wordt geïnstalleerd. Dit is de meest uitgebreide vorm van inspectie en is doorgaans elke keer vereist 3 tot 5 jaar of wanneer een klep een functionele test heeft doorstaan, betrokken is geweest bij een verstoord proces of is blootgesteld aan een abnormale gebeurtenis zoals een brand of ernstige overdruk.

Na een volledige revisie moet de klep opnieuw worden gecertificeerd, opnieuw worden afgedicht met verzegelde draadafdichtingen en moeten de inspectiegegevens worden bijgewerkt met de nieuwe ingestelde druktestgegevens, vervangen onderdelen en de identiteit van de technicus die het werk uitvoert.

Risk Based Inspection (RBI) als alternatief voor vaste intervallen

De traditionele aanpak van het toepassen van een vast inspectie-interval – bijvoorbeeld elke twee jaar voor alle veiligheidskleppen in een fabriek – wordt steeds vaker vervangen door Risk Based Inspection (RBI). RBI is een methodologie die de faalkans combineert met de gevolgen van het falen om voor elke individuele klep de meest geschikte inspectiestrategie te bepalen.

Onder RBI kan een veiligheidsklep die een hogedrukstoomtrommel in een energiecentrale beschermt, jaarlijks worden geïnspecteerd, terwijl een overdrukklep op een lagedrukstikstofspoelsysteem in dezelfde faciliteit mogelijk slechts om de vijf jaar moet worden geïnspecteerd. Deze gerichte aanpak vermindert onnodige onderhoudskosten en concentreert de middelen op de apparatuur met het hoogste risico.

API 581 (Risk-Based Inspection Technology) biedt een gedetailleerde methodologie voor het toepassen van RBI op drukontlastende apparaten. Een belangrijk resultaat van het RBI-proces is a Analyse van de vraagsnelheid — een schatting van hoe vaak een veiligheidsklep in een bepaalde periode waarschijnlijk moet worden geopend. Afsluiters met een hoge vraag moeten vaker worden geïnspecteerd om te bevestigen dat ze functioneel blijven. Afsluiters met een zeer lage vraagsnelheid kunnen in aanmerking komen voor langere intervallen, maar alleen als de gevolgen van falen ook laag zijn.

Voor faciliteiten met grote aantallen veiligheidskleppen kan RBI resulteren in 30% tot 50% vermindering van de totale inspectiewerklast vergeleken met programma's met een vast interval, zonder de veiligheid in gevaar te brengen, op voorwaarde dat de risicoanalyse rigoureus wordt uitgevoerd en up-to-date wordt gehouden als de procesomstandigheden veranderen.

Veelvoorkomende storingsmodi die zijn aangetroffen tijdens inspectie van de veiligheidsklep

Als we begrijpen wat inspecteurs daadwerkelijk aantreffen als ze veiligheidskleppen onderzoeken, wordt nog eens duidelijk waarom regelmatige inspectie belangrijk is. De volgende faalwijzen worden het vaakst gedocumenteerd in industriële inspectieprogramma's.

Lekkage van de stoel

Lekkage van de zitting – waarbij de klep een continue kleine vloeistofstroom doorlaat, zelfs als deze volledig gesloten is – is het meest voorkomende defect dat wordt aangetroffen tijdens benchtests. Het is het gevolg van schade aan het stoeloppervlak veroorzaakt door sudderen, corrosie of botsing met vaste deeltjes. Een lekkende veiligheidsklep betekent niet alleen een procesverlies, maar kan er ook voor zorgen dat de schijf na verloop van tijd verder erodeert, wat leidt tot volledig verlies van afdichtingsvermogen. Industriestudies geven dat aan tussen 25% en 40% van de veiligheidskleppen die buiten gebruik worden gesteld, vertonen meetbare lekkage van de zitting op het moment van inspectie.

Drukafwijking instellen

Veren kunnen na verloop van tijd spanning verliezen als gevolg van thermische cycli, corrosie of materiaalmoeheid. Dit zorgt ervoor dat de werkelijke openingsdruk onder of boven de ingestelde insteldruk komt. Een klep met een insteldruk van 100 psi die is opengegaan bij 80 psi biedt onvoldoende bescherming tegen overdruk. Omgekeerd stelt een klep die naar boven is gedreven en nu opengaat bij 115 psi, het systeem bloot aan potentieel schadelijke overdruk voordat de klep ontlast. Stel het drukverschil in op meer dan 5% van de ingeslagen waarde vereist doorgaans vervanging van de veer en hercertificering.

Geblokkeerde afvoerleiding of ontluchting

Afvoerleidingen die verstopt zijn geraakt (door vogelnesten, ijsvorming, ophoping van vuil of onjuiste klepinstallatie) zorgen voor tegendruk waardoor de klep niet op de ingestelde druk kan openen. Dit is een bijzonder gevaarlijke storingsmodus, omdat de klep tijdens visuele inspectie volledig functioneel kan lijken, terwijl hij feitelijk niet in staat is om te ontlasten. De afvoerleidingen moeten bij elke geplande inspectie worden geïnspecteerd op verstoppingen, overmatig tegendrukpotentieel en het juiste afvoertraject.

Schijf- of mondstukcorrosie

Interne corrosie van de schijf- en mondstukzittingoppervlakken is een aanzienlijk probleem in natte stoom, zuurgebruik of chloridehoudende omgevingen. Het putten van deze nauwkeurig bewerkte oppervlakken vernietigt de metaal-op-metaal-afdichting waarvan de klep afhankelijk is voor een goede afsluiting na het ontlasten. Als de zittingoppervlakken eenmaal putjes hebben, kan slijpen en leppen deze in beperkte mate herstellen, maar ernstig gecorrodeerde onderdelen moeten volledig worden vervangen.

Lentecorrosie of vermoeidheid

De drukveer in een veiligheidsklep is een cruciaal dragend onderdeel. Corrosieputjes op de veerdraad verminderen de effectieve doorsnede ervan, wat onder bedrijfsspanning onverwachte breuken kan veroorzaken. Gebroken veren zijn gedocumenteerd als de hoofdoorzaak van catastrofale defecten aan veiligheidskleppen bij verschillende industriële incidenten. Veren die zichtbare corrosie, vervorming of barsten in het oppervlak vertonen, moeten onmiddellijk worden vervangen.

Documentatie- en registratievereisten

Elke veiligheidsklepinspectie moet grondig worden gedocumenteerd. Regelgevingsnormen – waaronder OSHA PSM, API 510 en de meeste Europese nationale regelgeving – vereisen schriftelijke documenten die kunnen worden gecontroleerd om naleving aan te tonen. Het inspectierapport voor elke klep moet het volgende bevatten:

• Kleptagnummer, serienummer en locatie in het proces
• Gestempelde insteldruk en de gemeten openingsdruk tijdens het testen
• Datum van inspectie en de identiteit van de gekwalificeerde inspecteur of technicus
• Beschrijving van eventuele gevonden gebreken en de genomen corrigerende maatregelen
• Onderdelen vervangen tijdens revisie
• Resultaten van banktests na reparatie
• Volgende geplande inspectiedatum
• Zegelnummer toegepast na testen (om ongeoorloofde aanpassingen te detecteren)

Deze gegevens moeten in de meeste rechtsgebieden gedurende de levensduur van de apparatuur worden bewaard, en minimaal voor een periode die ver voorbij het volgende inspectie-interval reikt. Veel faciliteiten maken gebruik van geautomatiseerde onderhoudsbeheersystemen (CMMS), zoals SAP PM of IBM Maximo, om de inspectierecords van veiligheidskleppen te beheren, naast andere gegevens over activabeheer.

Het is vermeldenswaard dat het ontbreken van goede inspectiegegevens is op zichzelf al een overtreding van de regelgeving onder OSHA PSM, ongeacht of de kleppen daadwerkelijk in goede staat verkeren. Tijdens een PSM-audit of onderzoek naar procesincidenten zullen inspecteurs deze gegevens opvragen als primair bewijs van naleving van de mechanische integriteit.

Wat er gebeurt als inspecties van veiligheidskleppen worden gemist

De gevolgen van het niet tijdig inspecteren van veiligheidskleppen zijn niet theoretisch. Verschillende grote industriële incidenten in de afgelopen decennia zijn direct of gedeeltelijk toegeschreven aan defecten aan overdrukkleppen veroorzaakt door onvoldoende inspectie.

Bij de explosie van de BP-raffinaderij in Texas City in 2005, waarbij 15 arbeiders om het leven kwamen en 180 anderen gewond raakten, waren de onderzoeksresultaten onder meer een ontoereikend onderhoud en inspectie van drukontlastingssystemen als een bijdragende factor. Het daaropvolgende OSHA-onderzoek resulteerde in boetes van meer dan $ 21 miljoen , waarbij fouten in het programma voor mechanische integriteit – waaronder onvoldoende beheer van drukontlastingsapparatuur – prominent worden genoemd.

Meer routinematige gevolgen van gemiste veiligheidsklepinspecties zijn onder meer:

• Regelgevende boetes: Op OSHA PSM-aanbevelingen voor schendingen van de mechanische integriteit staan doorgaans boetes van $15.000 tot $156.259 per overtreding, waarbij opzettelijke overtredingen een hoger niveau bereiken.
• Gevolgen voor de verzekering: Veel industriële eigendoms- en aansprakelijkheidsverzekeraars vereisen bewijs dat de klepinspectie wordt nageleefd als voorwaarde voor dekking. Een gemiste inspectiecyclus kan de dekking ongeldig maken voor elk incident waarbij het druksysteem defect is.
• Ongeplande afsluitingen: Een veiligheidsklep die tijdens een operationele gebeurtenis niet opengaat of vast blijft staan, kan een gedwongen uitschakeling veroorzaken die, in een continue procesinstallatie, honderdduizenden dollars per dag aan verloren productie kan kosten.
• Cascadeschade aan apparatuur: Een veiligheidsklep die niet opengaat tijdens een echte overdrukgebeurtenis stelt het beschermde vat, de warmtewisselaar of de leidingen bloot aan drukken die de ontwerplimieten overschrijden, waardoor mogelijk breuk en stroomafwaartse schade aan andere apparatuur kan worden veroorzaakt.

Praktische stappen voor het opstellen van een inspectieprogramma voor veiligheidskleppen

Voor faciliteiten die een beheerprogramma voor veiligheidskleppen opzetten of verbeteren, biedt de volgende reeks een gestructureerde aanpak.

1. Creëer een compleet kleppenregister: Stel een lijst op van elke veiligheidsklep in de faciliteit, inclusief tagnummer, locatie, onderhoudsvloeistof, insteldruk, inlaatgrootte, lichaamsmateriaal en installatiedatum. Dit register vormt de basis van het hele programma.
2. Classificeer kleppen op ernst van onderhoud: Wijs elke klep toe aan een servicecategorie (schoon, vervuild of corrosief) en identificeer de kleppen met een hoge vraag of grote gevolgen van storingen. Deze classificaties zullen bepalend zijn voor de beslissingen over de inspectiefrequentie.
3. Definieer inspectie-intervallen: Stel met behulp van de toepasselijke wettelijke norm (API 576, ASME, lokale regelgeving) een specifiek inspectie-interval in voor elke klep of klepgroep. Documenteer de reden voor elk toegewezen interval, vooral als deze afwijkt van de standaardstandaard.
4. Plan inspecties volgens geplande onderhoudsvensters: Stem het testen van veiligheidskleppen waar mogelijk af op geplande stilleggingen of turnarounds om de impact op de productie te minimaliseren. Plan voor online testprogramma's in-situ tests tijdens perioden van stabiele werking.
5. Kwalificeer uw testbronnen: Zorg ervoor dat inspecteurs en technici die werkzaamheden aan veiligheidskleppen uitvoeren, gekwalificeerd zijn volgens de toepasselijke norm. ASME Sectie VIII vereist bijvoorbeeld dat kleptesten worden uitgevoerd door personeel dat werkt onder een "VR"-stempel van de National Board (NB) voor reparatie- en testwerkzaamheden.
6. Inspectiegegevens bijhouden en controleren: Update na elke inspectie het kleppenregister met testresultaten, bevindingen en de volgende geplande datum. Controleer het totale programma jaarlijks om de intervallen aan te passen op basis van de verzamelde inspectiegeschiedenis.
7. Onderzoek elke fout: Elke klep die een functionele test niet doorstaat – of deze nu vroeg opengaat, laat opengaat of er niet in slaagt opnieuw te sluiten – moet een formeel onderzoek naar de oorzaak in gang zetten voordat de klep weer in gebruik wordt genomen. Begrijpen waarom een ​​klep defect is, is essentieel om herhaling te voorkomen en om eventuele intervalaanpassingen te rechtvaardigen.

Verschillen tussen typen veiligheidskleppen en hun implicaties voor inspecties

Niet alle drukontlastingsapparaten zijn hetzelfde, en het type apparaat dat wordt geïnstalleerd, heeft invloed op de manier waarop het moet worden geïnspecteerd en hoe vaak.

Veerbelaste veiligheidskleppen

Het meest voorkomende type in industriële toepassingen. De openingsdruk wordt bepaald door de veerkracht die op de schijf inwerkt. Veerbelaste kleppen zijn onderhevig aan veermoeheid, stoelslijtage en corrosie. Ze vereisen zowel externe visuele inspectie als periodieke ploptests om de ingestelde druk te verifiëren. De intervallen voor volledige revisie variëren doorgaans van 1 tot 5 jaar afhankelijk van de dienst.

Pilot-bediende ontlastkleppen (PORV's)

PORV's gebruiken een kleine stuurklep om de systeemdruk te meten en de hoofdklep te bedienen. Ze kunnen strakker worden afgesloten en kunnen grotere stroomsnelheden efficiënter verwerken dan veerbelaste kleppen. Ze hebben echter een complexer intern mechanisme – inclusief de stuurklep, slangen en sensoraansluitingen – die allemaal potentiële faalpunten zijn. PORV's vereisen over het algemeen gedetailleerdere inspectieprocedures dan veerbelaste kleppen, en de pilotconstructie moet afzonderlijk van de hoofdklep worden getest. Jaarlijkse inspectie van het proefsysteem is standaardpraktijk in de meeste procesindustrieën.

Breekschijven

Breekschijven zijn niet-hersluitende drukontlastingsinrichtingen die bij een vooraf bepaalde druk barsten om onmiddellijke verlichting te bieden. In tegenstelling tot veiligheidskleppen vereisen ze geen ploptests - hun "inspectie" bestaat voornamelijk uit het verifiëren dat de schijf niet visueel beschadigd is, dat de barstdrukmarkering overeenkomt met de ontwerpvereisten en dat de schijf niet langer in gebruik is geweest dan de aanbevolen levensduur. De meeste fabrikanten van breekplaten raden vervanging aan 3 tot 5 jaar regardless of condition , omdat vermoeidheid en corrosie voortijdige barsten kunnen veroorzaken of barsten bij de nominale druk kunnen voorkomen.

Combinatieapparaten (veiligheidsklep met breukschijf)

Bij veel processen wordt gebruik gemaakt van een breekplaat die stroomopwaarts van een veiligheidsklep is geïnstalleerd om de klep te beschermen tegen corrosieve of polymeriserende vloeistoffen. Deze combinatie vereist inspectie van beide apparaten: de breekplaat op integriteit en de veiligheidsklep op nauwkeurigheid van de insteldruk. Een cruciale aanvullende vereiste is het bewaken van de druk in de ruimte tussen de breekplaat en het veiligheidsventiel . Als de schijf een klein lek ontwikkelt en de ruimte tussen de apparaten onder druk komt te staan, zal de veiligheidsklep tegendruk ervaren die de effectieve ontlastingscapaciteit ervan vermindert. Een manometer of barstindicator op deze ruimte is verplicht volgens de ASME-code en moet bij elke inspectie worden gecontroleerd.
