Hoe weet u of uw veiligheidsklep slecht is?

Het korte antwoord: de belangrijkste tekenen dat uw veiligheidsklep defect is

Een veiligheidsklep is slecht als deze voortdurend lekt, niet opengaat onder overdruk, opengaat onder het ingestelde drukpunt of zichtbare corrosie en fysieke schade vertoont. Dit zijn geen kleine onderhoudsproblemen; een defecte veiligheidsklep op een ketel, drukvat of HVAC-systeem is een direct veiligheidsrisico. In industriële omgevingen is een defect overdrukventiel een van de belangrijkste oorzaken van catastrofale defecten aan apparatuur en letsel op de werkplek. Als uw klep druppelt, huilt, klappert of simpelweg niet correct werkt tijdens een handmatige test, moet deze onmiddellijk worden geïnspecteerd of vervangen.

In de volgende gids worden alle betekenisvolle symptomen, testmethoden en vervangingsoverwegingen besproken, zodat u een weloverwogen beslissing kunt nemen over de staat van uw veiligheidsklep, of deze nu op een huishoudelijke waterverwarmer, een commerciële ketel, een persluchtsysteem of een industrieel drukvat zit.

Wat een Veiligheidsklep Actually Does and Why It Fails

Voordat u een storing diagnosticeert, helpt het om te begrijpen hoe het apparaat werkt. Een veiligheidsklep - ook wel overdrukklep (PRV) of temperatuur- en overdrukklep (T&P-klep) genoemd in waterverwarmingstoepassingen - is een mechanisch apparaat dat is ontworpen om automatisch de druk te laten ontsnappen wanneer deze een vooraf bepaalde veilige limiet overschrijdt. Het fungeert als de laatste verdedigingslinie tussen normale bedrijfsomstandigheden en een gevaarlijke overdrukgebeurtenis.

De klep bevat een veerbelaste schijf of zitting die de klep onder normale druk gesloten houdt. Wanneer de systeemdruk boven het instelpunt van de klep stijgt (meestal rechtstreeks op het klephuis gedrukt) wordt de veer samengedrukt, gaat de schijf omhoog en wordt de druk afgevoerd totdat de omstandigheden weer veilig zijn. Zodra de druk daalt, duwt de veer de schijf terug op de zitting, waardoor de klep opnieuw wordt afgesloten.

Falen vindt plaats via verschillende goed gedocumenteerde mechanismen:

• Veermoeheid of corrosie verzwakken de sluitkracht
• Ophoping van minerale aanslag of sediment verhindert dat de schijf goed zit
• Corrosie van het kleplichaam, de zitting of de schijf door blootstelling aan chemicaliën of vocht
• Mechanische schade door waterslag of herhaalde overdrukgebeurtenissen
• Thermische degradatie van afdichtingen bij toepassingen bij hoge temperaturen
• Eenvoudige leeftijd: de meeste veiligheidskleppen hebben een aanbevolen levensduur van 3 tot 5 jaar voor huishoudelijk gebruik en jaarlijkse inspectie-intervallen voor industrieel gebruik

Een veiligheidsklep die na vijf jaar of meer nooit is getest of vervangen, moet als verdacht worden behandeld, ongeacht de zichtbare staat. Kleppen kunnen aan de buitenkant intact lijken, terwijl ze intern volledig onbruikbaar zijn.

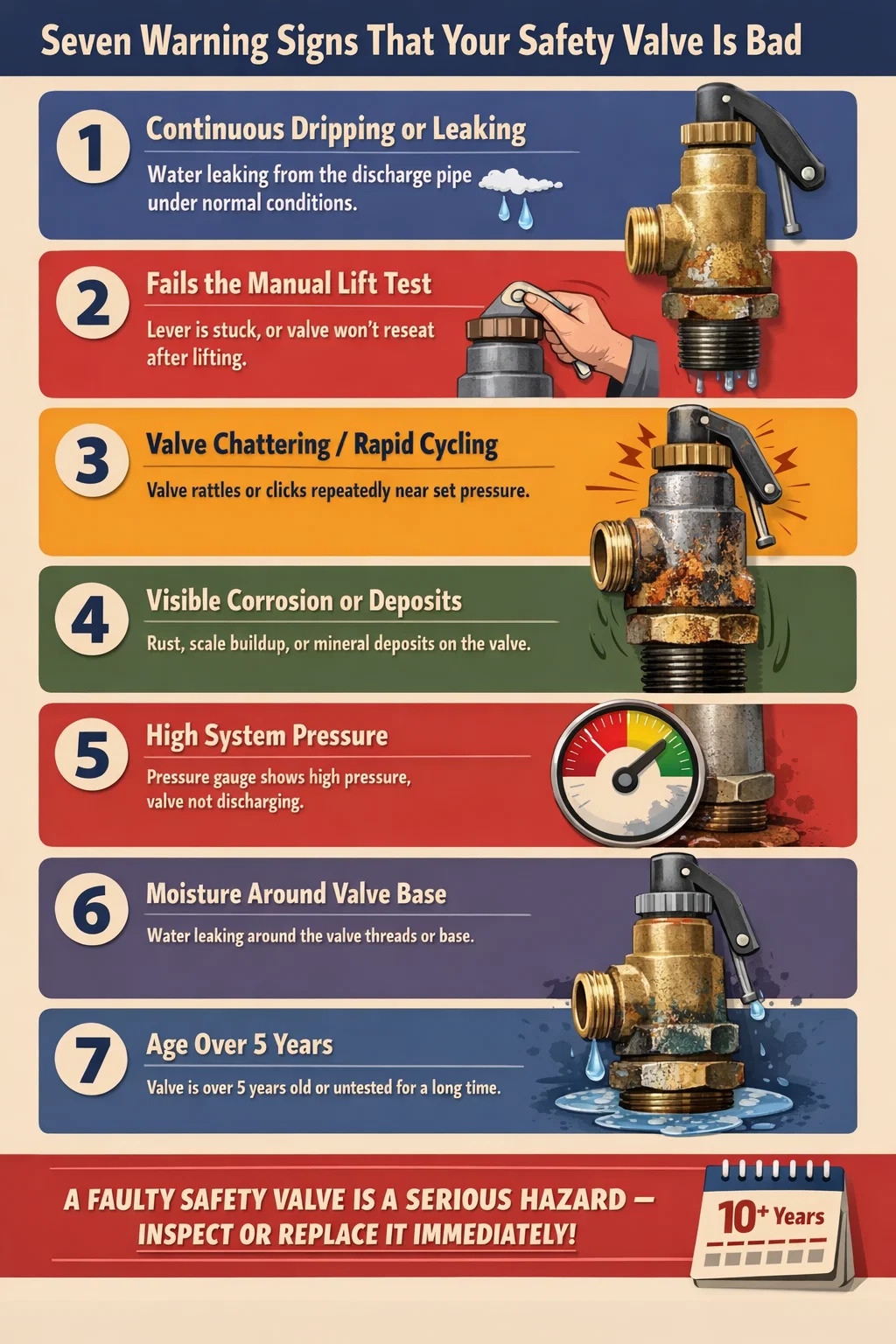

Seven Warning Signs That Your Safety Valve Is Bad

1. Continu druppelen of lekken uit de afvoerleiding

Dit is het meest voorkomende symptoom bij waterverwarmers en boilers voor huishoudelijk gebruik. Als u merkt dat er voortdurend water druppelt uit de afvoerleiding die is aangesloten op uw T&P-ontlastklep, dan sluit de klep niet goed opnieuw. Er zijn twee mogelijke oorzaken: de systeemdruk of -temperatuur overschrijdt daadwerkelijk het instelpunt van de klep (in welk geval de klep correct werkt, maar het onderliggende systeemprobleem moet worden verholpen), of de klepzitting is vervuild of beschadigd en lekt, zelfs onder normale bedrijfsomstandigheden.

To distinguish between the two, check the system pressure with a gauge. De meeste T&P-kleppen van waterverwarmers voor huishoudelijk gebruik hebben een vermogen van 150 psi en 210 °F. Als uw druk binnen het normale bereik ligt (doorgaans 40-80 psi voor huishoudelijk water) en de klep nog steeds druppelt, is de klep zelf het probleem.

2. The Valve Fails the Manual Lift Test

De meeste veiligheidskleppen op waterverwarmers en boilers hebben een handmatige testhendel: een klein metalen lipje dat u kunt optillen om de klep handmatig te bedienen en te controleren of deze opent en sluit. Dit is een van de eenvoudigste en meest directe tests die beschikbaar zijn. Til de hendel ongeveer 3 seconden omhoog en laat hem dan los. U hoort een stroom water of stoom ontsnappen, en vervolgens moet de klep stevig dichtklappen wanneer u de hendel loslaat.

If the lever feels stiff and nothing happens when you lift it, the valve internals may be frozen from corrosion or scale. Als je hem optilt, stroomt er water uit, maar de klep blijft druppelen nadat je hem loslaat, de zitting is verstoord en de klep lekt nu. In beide gevallen (vast open of vast gesloten) moet de klep onmiddellijk worden vervangen. Een klep die niet opengaat, kan niet beschermen tegen overdruk. Een klep die niet sluit, creëert een voortdurend gevaar voor ontlading.

Opmerking: Bij zeer oude kleppen die nog nooit zijn getest, kan het uitvoeren van de handmatige test soms kalk losmaken, waardoor de klep daarna gaat lekken. Dit is eigenlijk een bewijs dat de klep al beschadigd was. Replace it rather than attempting repairs.

3. Valve Chatten or Rapid Cycling

Chatteren beschrijft het snel, herhaaldelijk openen en sluiten van een veiligheidsklep, waarbij een machinegeweerachtig klik- of ratelend geluid ontstaat. Dit gebeurt wanneer de systeemdruk zeer dicht bij het instelpunt van de klep schommelt, waardoor deze herhaaldelijk open en dicht beweegt. Hoewel de klep zelf in dit scenario mogelijk niet defect is, versnelt veelvuldig klapperen de slijtage van de zitting en zorgt ervoor dat de klep snel verslechtert.

Een klep die veel klappert, moet worden geïnspecteerd en waarschijnlijk vervangen , because the repeated impact of the disc against the seat creates micro-damage that prevents proper sealing. Het onderliggende drukprobleem moet ook worden opgelost: een te grote klep in verhouding tot de systeemcapaciteit is een veelvoorkomende oorzaak, evenals een ontoereikend tegendrukbeheer in industriële leidingsystemen.

4. Visible Corrosion, Rust, or Mineral Deposits

Onderzoek het kleplichaam en het gebied rond de uitlaat van de afvoerleiding. Witte, kalkachtige afzettingen duiden op kalk- of kalkaanslag uit hard water - een sterk teken dat de klep al een tijdje huilt of leegloopt zonder dat het probleem is verholpen. Orange or brown staining points to iron rust, which compromises the integrity of the valve seat and disc. Green deposits can indicate copper corrosion in systems with copper piping.

Deze afzettingen duiden niet alleen op lekkage uit het verleden; ze verergeren het probleem actief door ruwe, ongelijkmatige zittingoppervlakken te creëren die voorkomen dat de klep goed sluit. Elke veiligheidsklep die aanzienlijke externe corrosie of minerale korst vertoont, moet worden vervangen in plaats van gereinigd , since the internal surfaces are almost certainly in a comparable or worse condition.

5. System Pressure Remains Hoog Despite Valve Presence

Als een manometer consequent de systeemdruk boven het normale bedrijfsbereik weergeeft en de veiligheidsklep niet ontlaadt, zijn er twee zorgwekkende verklaringen: het systeem heeft een afzonderlijke overdrukbron die moet worden aangepakt, of de veiligheidsklep zit vast in gesloten toestand en gaat niet open wanneer dat zou moeten. Een veiligheidsklep die weigert te openen onder echte overdrukomstandigheden is aantoonbaar gevaarlijker dan een veiligheidsklep die lekt, omdat de druk hierdoor kan blijven toenemen zonder verlichting.

Dit scenario komt het meest voor bij systemen waarbij de veiligheidsklep jarenlang niet is getest, waardoor interne componenten kunnen vastlopen als gevolg van corrosie. Vergelijk de manometerwaarden altijd met het instelpunt van de klep (ingeslagen op het klephuis) om te bepalen of de klep in werking had moeten treden.

6. Water or Moisture Around the Valve Base or Threads

Vocht rond de schroefdraadverbinding waar de klep in de ketel, waterverwarmer of vat wordt geschroefd, kan wijzen op een defect aan de schroefdraad, een aangetast schroefdraadafdichtingsmiddel of microscheurtjes in het kleplichaam zelf. This is distinct from the discharge pipe dripping and should not be confused with it. Dampness at the valve body threads suggests the valve casing is compromised, which is a structural failure mode.

Never attempt to re-tighten a safety valve body on a pressurized system. Maak het systeem drukloos en laat het leeglopen voordat u werkzaamheden aan de klepschroefdraden uitvoert.

7. Age Beyond Recommended Service Life

Even if a safety valve shows none of the above symptoms, age alone is a legitimate reason for replacement. De American Society of Mechanical Engineers (ASME) en de meeste klepfabrikanten adviseren om veiligheidskleppen elke 3 tot 5 jaar te vervangen in residentiële toepassingen. Industrial and commercial safety valves should be tested and recertified annually, with replacement as indicated by inspection results.

Een klep die meer dan 10 jaar oud is en nooit is vervangen of getest, heeft een onbekende betrouwbaarheid en moet voor veiligheidsplanningsdoeleinden als niet-functioneel worden beschouwd. Internal spring degradation and seat corrosion progress invisibly over time and cannot be assessed from the outside.

How to Test a Safety Valve Step by Step

Testing a safety valve varies by application. De volgende procedure is van toepassing op het meest voorkomende woonscenario – een T&P-ontlastklep op een waterverwarmer – maar de principes strekken zich uit tot andere toepassingen.

Voordat u begint

• Controleer of de afvoerleiding het water veilig naar een vloerafvoer of naar buiten leidt – nooit naar een locatie waar kokend water letsel kan veroorzaken
• Zorg ervoor dat u een vervangende klep bij de hand heeft voordat u een oude klep test, voor het geval deze na activering niet meer goed op zijn plaats zit
• Draag geschikte beschermende uitrusting; geloosd water kan erg heet zijn
• Zoek de druk- en temperatuurspecificaties van de klep op het etiket of de stempel op het klephuis

Manual Lift Test Procedure

1. Locate the test lever on the side of the valve
2. Til de hendel stevig omhoog en houd deze gedurende 3 seconden omhoog
3. Luister of er water of stoom door de leiding stroomt
4. Laat de hendel los en kijk of de klep onmiddellijk en volledig stopt met ontladen
5. Wacht 30 seconden en controleer de uitlaat van de afvoerleiding op aanhoudend druppelen

Pas: Valve opened when lifted, discharged water or steam, and reseated cleanly with no dripping afterward.

Mislukt: De hendel zit vast en beweegt niet, er heeft geen ontlading plaatsgevonden of de klep blijft druppelen na het loslaten.

Druktesten voor industriële en commerciële kleppen

Voor industriële overdrukventielen op ketels, compressoren of drukvaten is een banktest of in-situ druktest de standaard verificatiemethode. Dit omvat het toepassen van een gekalibreerde drukbron op de klepinlaat en het documenteren van de exacte druk waarbij de klep opent (de "insteldruk" of "popdruk" genoemd) en opnieuw wordt geplaatst. De acceptabele tolerantie is doorgaans ±3% van de insteldruk op het typeplaatje voor kleppen boven 70 psi, volgens de ASME Sectie VIII-normen.

Kleppen die meer dan 3% onder of boven hun nominale insteldruk openen, zijn niet meer gekalibreerd en moeten worden onderhouden of vervangen. Documentatie van het testen van veiligheidskleppen is in de meeste rechtsgebieden een wettelijke vereiste voor commerciële en industriële drukapparatuur.

Safety Valve Mislukkingsmoduss Compared

What Happens If You Ignore a Bad Safety Valve

De gevolgen van het bedienen van een systeem met een defecte veiligheidsklep variëren van kleine materiële schade tot catastrofale storingen met risico voor mensenlevens. Dit is niet overdreven; defecten aan drukvaten zijn wereldwijd een gedocumenteerde en bestudeerde oorzaak van industriële ongevallen.

Explosie van boiler

Een waterverwarmer voor huishoudelijk gebruik zonder functionerende T&P-ontlastklep kan een kokende vloeistof-expansie-dampexplosie (BLEVE) ervaren als de thermostaat defect raakt in de open positie en de temperatuur ongecontroleerd stijgt. Het resultaat is een door stoom aangedreven explosie die de boiler door vloeren en plafonds kan lanceren, waarbij de vrijkomende energie gelijk is aan verschillende staafjes dynamiet. BLEVE-incidenten waarbij waterverwarmers voor woningen betrokken zijn, zijn zeldzaam, juist omdat T&P-kleppen wettelijk verplicht zijn, maar er doen zich elk jaar gevallen voor waarin kleppen opzettelijk zijn verwijderd, omzeild of in een defecte staat zijn gelaten.

Gebeurtenissen over keteloverdruk

Commerciële en industriële ketels die zonder goed functionerende veiligheidskleppen werken, zijn om goede redenen onderworpen aan streng toezicht. Een overdrukgebeurtenis in een ketelsysteem kan leidingen scheuren, warmtewisselaars vernielen en structurele schade veroorzaken aan het gebouw waarin het systeem zich bevindt. Bij stoomketeltoepassingen is het vrijkomen van oververhitte stoom onder hoge druk onmiddellijk levensbedreigend voor iedereen die zich in de buurt bevindt.

Breuk van het persluchtsysteem

Luchtcompressortanks zijn uitgerust met veiligheidskleppen om te voorkomen dat de tank barst door overdruk. Een gecorrodeerde of vastgelopen overdrukklep op een compressortank die tegelijkertijd te maken heeft met een defecte drukschakelaar creëert omstandigheden voor tankstoring. Als de tank van de luchtcompressor breekt, ontstaan granaatscherven met dodelijke snelheid en zijn verantwoordelijk geweest voor meerdere dodelijke ongevallen in werkplaatsen en garages. OSHA-registraties documenteren deze incidenten jaarlijks, waarbij de meeste betrekking hebben op oude tanks met aangetaste of ontbrekende veiligheidskleppen.

Materiële schade door voortdurende ontlading

Zelfs zonder een catastrofale storing zal een veiligheidsklep die voortdurend huilt, cumulatieve waterschade veroorzaken aan vloeren, muren en het gebied rond de apparatuur. In gebieden met hard water kunnen kalkaanslag uit het afgevoerde water afvoerleidingen en vloercoatings beschadigen. Het aanhoudende waterverlies verhoogt ook de energiekosten en kan schimmelgroei veroorzaken in gebieden met slechte ventilatie rond de afvoerleiding.

Een slechte veiligheidsklep vervangen: wat u moet weten

Het vervangen van een veiligheidsklep is een eenvoudige mechanische taak bij huishoudelijke waterverwarmers en kleine boilers, maar vereist zorgvuldige aandacht voor het afstemmen van de specificaties en de juiste installatietechniek.

Zorg ervoor dat het vervangende ventiel precies overeenkomt

De vervangende klep moet op drie kritische parameters overeenkomen met het origineel:

• Drukwaarde: De insteldruk moet overeenkomen met of geschikt zijn voor de maximaal toegestane werkdruk (MAWP) van het systeem
• Temperatuurclassificatie (voor T&P-kleppen): Moet overeenkomen met de maximale temperatuuroutput van de apparatuur of deze overschrijden
• BTU of stroomcapaciteit: De klep moet zo zijn ontworpen dat hij minstens zoveel energie kan ontlasten als het systeem kan genereren; te kleine vervangingskleppen zijn een veel voorkomende fout
• Draadmaat en type: De NPT-schroefdraadmaat moet overeenkomen met de bestaande poort op de boiler of het vat

Voor waterverwarmers voor huishoudelijk gebruik is deze informatie doorgaans op de bestaande klep gestempeld en vermeld in de specificaties van de fabrikant van de apparatuur. Standaard T&P-kleppen voor waterverwarmers voor huishoudelijk gebruik hebben gewoonlijk een vermogen van 150 psi / 210 °F met een 3/4-inch NPT-aansluiting en BTU-waarden variërend van 100.000 tot 200.000 BTU/uur, afhankelijk van de tankgrootte en het verwarmingsvermogen.

Installatie-opmerkingen

• Laat het systeem altijd leeglopen en drukloos maken voordat u de oude klep verwijdert
• Reinig de schroefdraadpoort grondig en breng nieuwe PTFE-draadafdichtingstape (loodgieterstape) aan op de nieuwe klepdraden
• Draai niet te vast – de meeste fabrikanten specificeren een aanhaalmoment in het bereik van 15 tot 30 ft-lb; te vast aandraaien kan het klephuis doen barsten
• Zorg ervoor dat de afvoerleiding correct opnieuw wordt geïnstalleerd: deze moet eindigen op een veilige locatie, naar beneden hellen om afvoer mogelijk te maken, en mag niet worden afgesloten of afgesloten
• Voer na het opnieuw onder druk brengen een handmatige lifttest uit om te bevestigen dat de nieuwe klep correct opent en weer op zijn plaats zit
• Label de klep met de installatiedatum voor toekomstig gebruik

In veel rechtsgebieden moet het vervangen van veiligheidskleppen op commerciële of industriële drukapparatuur worden uitgevoerd door een bevoegde technicus of ketelinspecteur. Controleer de lokale codes voordat u dit werk in commerciële omgevingen probeert.

Kosten van vervanging

Een residentiële T&P-ontlastklep kost doorgaans tussen de $ 10 en $ 40 USD voor het onderdeel zelf. Een erkende loodgieter die de vervanging uitvoert, brengt doorgaans €100 tot €300 inclusief arbeid in rekening, afhankelijk van de locatie en toegankelijkheid van de boiler. Industriële veiligheidskleppen variëren enorm in kosten - een standaard ASME-gecertificeerde veerbelaste overdrukklep voor industriële dienstverlening kan variëren van $ 50 tot enkele duizenden dollars, afhankelijk van de grootte, drukwaarde en constructiemateriaal. Gezien de gevolgen van een storing is dit een van de minst kostenverantwoorde plekken om onderhoud aan welk mechanisch systeem dan ook uit te stellen.

Hoe vaak moeten veiligheidskleppen worden geïnspecteerd en vervangen

De frequentie van inspectie en vervanging is sterk afhankelijk van de toepassing, de gebruiksomgeving en het regelgevingskader dat van toepassing is op de apparatuur.

Voor omgevingen met veel corrosie – inclusief systemen die gebruik maken van agressieve chemicaliën, water met een hoog chloorgehalte of lucht met een hoge luchtvochtigheid – moeten de inspectie-intervallen worden verkort en moeten visuele controles minimaal elk kwartaal worden uitgevoerd. De werkelijke toestand van de klep op het moment van inspectie moet altijd voorrang hebben op een op kalender gebaseerd vervangingsschema. Een klep die na twee jaar tekenen van corrosie vertoont, moet na twee jaar worden vervangen, en mag niet worden uitgesteld tot het vijfjarenschema.

Vaak verwarde problemen: wanneer het niet de veiligheidsklep is

Niet elk drukgerelateerd symptoom wijst rechtstreeks naar de veiligheidsklep zelf. Als u begrijpt wat nog meer soortgelijke symptomen kan veroorzaken, voorkomt u onnodige vervangingen en zorgt u ervoor dat het echte probleem wordt opgelost.

Thermische uitzetting in gesloten systemen

In huizen met een drukreduceerklep (PRV) op de watertoevoer wordt het watersysteem effectief gesloten; het uitzettende water dat in de tank wordt verwarmd, kan nergens heen, behalve door de druk te verhogen. Als er geen expansievat is geïnstalleerd, gaat de T&P-ontlastklep periodiek open om deze thermische expansiedruk te ontlasten, waardoor periodiek druppelen ontstaat dat lijkt op een defecte klep. In dit scenario functioneert de veiligheidsklep correct: de oplossing is het installeren van een thermisch expansievat, niet het vervangen van de ontlastklep.

Overmatige toevoerdruk

Een gemeentelijke watertoevoerdruk van meer dan 80 psi is in sommige gebieden gebruikelijk en kan ervoor zorgen dat de T&P-klep gaat huilen als deze de nominale insteldruk van de klep nadert. De oplossing is het afstellen of vervangen van de inkomende drukreduceerklep, niet de T&P-klep zelf. Controleer uw toevoerdruk op een slangenslab voor buiten met een eenvoudige meter; ze zijn verkrijgbaar voor minder dan $ 15 bij elke bouwmarkt.

Condensatie op koude leidingen

In vochtige omgevingen kan condensatie op koudwatertoevoerleidingen in de buurt van de boiler plassen op de vloer veroorzaken die ten onrechte worden aangezien voor klepafvoer. Raak de afvoerleiding aan nadat de verwarming een tijdje heeft gewerkt. Als deze nat is, maar het water koud is en de leiding zelf koud is, heeft u waarschijnlijk te maken met condensatie in plaats van klepafvoer.

Defecte manometer

In industriële en commerciële systemen kan een manometer die verhoogde waarden weergeeft zelf defect zijn, in plaats van dat de druk werkelijk hoog is. Voordat u een veiligheidsklep veroordeelt omdat deze niet opengaat bij schijnbare overdruk, moet u de meterstand verifiëren met een tweede, gekalibreerde meter. Manometers zijn slijtageonderdelen die periodieke herkalibratie en vervanging vereisen.

Samenvatting: De snelste manier om uw veiligheidsklep te beoordelen

Als u op zoek bent naar een snelle checklist om nu door te nemen, vindt u hier een directe beoordelingsvolgorde:

1. Kijk: Is er sprake van druppels, vocht, aanslag of roest op of rond het klephuis en de afvoerleiding? Zo ja: verder inspecteren of vervangen.
2. Luister: Is er sprake van een klapperend, sissend of klikkend geluid uit de klep tijdens normaal gebruik? Zo ja: inspecteer en vervang waarschijnlijk.
3. Test: Voer de handmatige lifttest uit. Gaat het vrij open en kan het weer netjes worden geplaatst? Zo niet: vervangen.
4. Datum: Wanneer is deze voor het laatst vervangen? Indien meer dan 5 jaar geleden of onbekend: vervang proactief.
5. Drukcontrole: Ligt de systeemdruk consistent binnen het normale bedrijfsbereik van uw apparatuur? Als dit niet het geval is, los dan eerst het probleem met de systeemdruk op en evalueer vervolgens de klep opnieuw.

Een veiligheidsklep is een klein, goedkoop onderdeel in verhouding tot de apparatuur die het beschermt en de gevolgen van het falen ervan. Vervang deze bij twijfel. De kosten van een nieuwe klep zijn triviaal vergeleken met de potentiële kosten (financieel en anderszins) van het werken zonder een werkende klep.
