Wat is D-4 in een veiligheidsklep?

Wat D-4 betekent in a Veiligheidsklep – Het directe antwoord

In de context van een veiligheidsklep, D-4 verwijst naar een specifieke openingsaanduiding gedefinieerd door ASME-normen (American Society of Mechanical Engineers). , met name onder ASME Sectie I en Sectie VIII, en verder overgenomen door API-standaard 526. De letter "D" identificeert de categorie van de openinggrootte, terwijl het achtervoegsel "-4" - gebruikt in bepaalde naamgevingsconventies van fabrikanten of API's - een variatie of subtype binnen die openingklasse kan aangeven, waarbij soms de diameter van de zittingboring, het paar van de inlaatgrootte of een fabrikantspecifieke modelvariant binnen het D-openingsbereik wordt weerspiegeld.

De standaard D-opening in API 526 heeft een effectief stroomoppervlak van 0,110 vierkante inch (71 mm²) . Het bevindt zich tussen de kleinere C-opening (0,071 in²) en de grotere E-opening (0,196 in²), waardoor het een van de meest gespecificeerde openingsgroottes is voor toepassingen met matige stroming in de petrochemische en procesindustrie. Wanneer een fabrikant "-4" aan deze aanduiding toevoegt, duidt dit doorgaans op een specifieke inlaatflensgrootte of een drukklassevariant - bijvoorbeeld een D-openingslichaam met een 1-inch inlaat en 2-inch uitlaat (1x2-configuratie) geclassificeerd voor een specifieke ASME-drukklasse.

Het begrijpen van deze aanduiding is van cruciaal belang bij het selecteren, kopen of vervangen van een overdrukklep (PRV) of veiligheidsklep (SRV), omdat een onjuiste openingsgrootte rechtstreeks van invloed is op het vermogen van de klep om de druk snel genoeg te ontlasten om apparatuur tegen overdrukgebeurtenissen te beschermen.

Het ASME- en API-openingsaanduidingssysteem uitgelegd

Om volledig te begrijpen wat D-4 betekent, moet u begrijpen hoe de aanduidingen van openingen in de veiligheidsklepindustrie werken. Het ASME- en API-standaardisatieraamwerk wijst alfabetische letters toe aan gestandaardiseerde doorstroomgebieden. Deze letters lopen van D tot en met T (waarbij enkele letters zijn overgeslagen), die elk een steeds groter effectief stroomgebied vertegenwoordigen.

API Standard 526 - getiteld "Flanged Steel Pressure-Relief Valves" - is het belangrijkste document dat de afmetingen van de openingen en klepconfiguraties regelt voor geflensde veiligheidskleppen die worden gebruikt in aardolieraffinaderijen en aanverwante industrieën. De norm stelt het openingsoppervlak, de lichaamsafmetingen, de drukwaarden en de materiaalvereisten vast. Elke grote fabrikant van veiligheidskleppen – inclusief Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco en Neles – ontwerpt zijn productlijnen rond deze API 526-openingsaanduidingen om uitwisselbaarheid te garanderen.

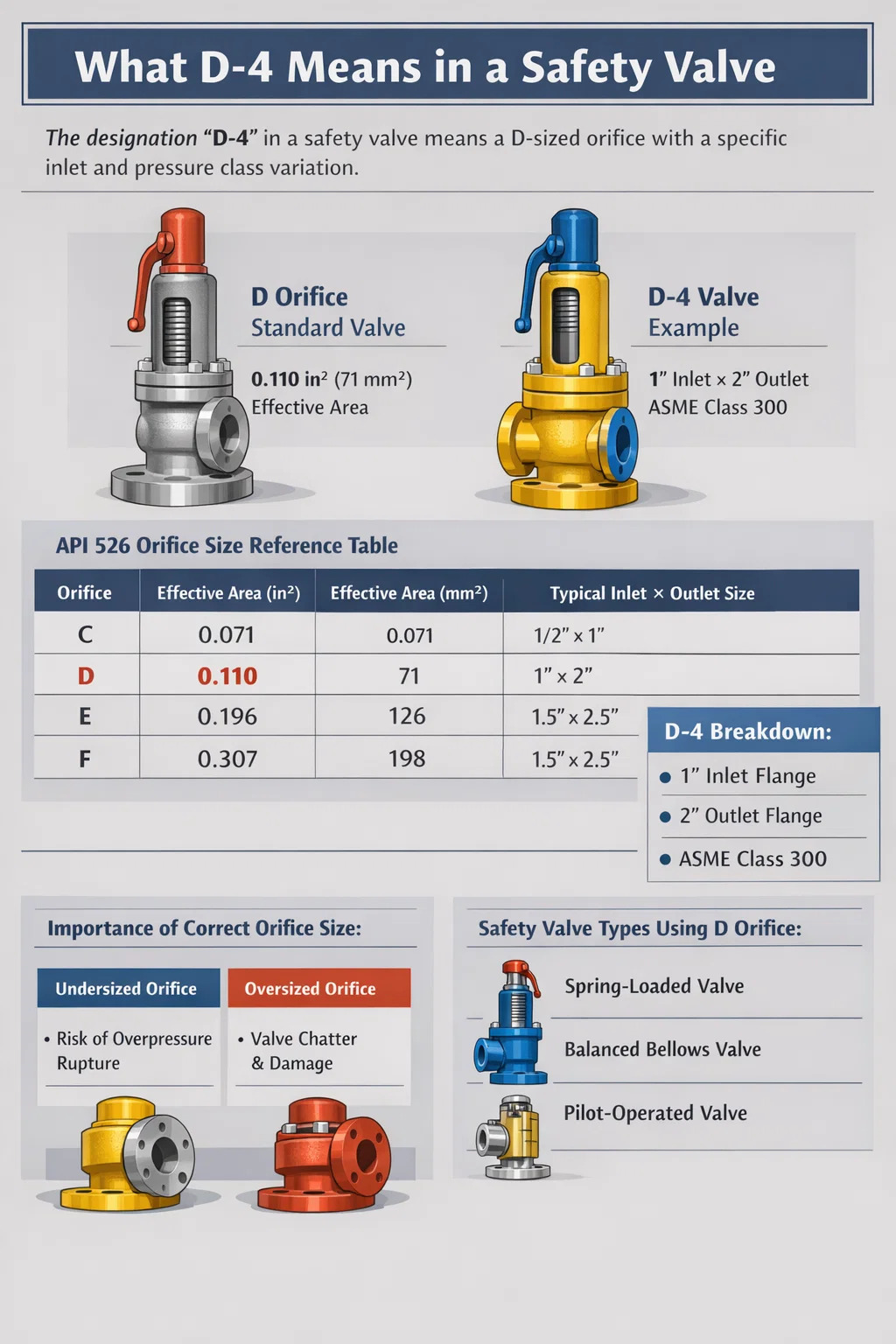

Standaard API 526 referentietabel openingmaten

Het numerieke achtervoegsel (zoals "-4") dat soms volgt op de openingsletter in catalogi van fabrikanten, is niet afkomstig van API 526 zelf. In plaats daarvan weerspiegelt het fabrikantspecifieke codering voor drukklasse, inlaat-/uitlaatflenswaarde of modelgeneratie. Sommige fabrikanten gebruiken bijvoorbeeld een achtervoegsel om aan te geven dat het kleplichaam geschikt is voor flenzen van ASME klasse 300 in plaats van klasse 150 – een onderscheid dat enorm van belang is bij hogere werkdrukken. Anderen gebruiken het om een ​​conventionele veiligheidsklep te onderscheiden van een gebalanceerde balg of een voorgestuurde versie binnen dezelfde openingsfamilie.

Hoe de grootte van de opening rechtstreeks de prestaties van de veiligheidsklep beïnvloedt

De opening is het meest prestatiebepalende onderdeel in een veiligheidsklep. Het is het smalste punt waar de ontluchtingsvloeistof doorheen moet, en het gebied bepaalt de maximale stroomsnelheid die de klep kan afvoeren bij een bepaald drukverschil. Het selecteren van de verkeerde opening – of deze nu te klein of onnodig groot is – heeft ernstige operationele en veiligheidsconsequenties.

Ondermaatse opening: het overdrukrisico

Als een opening te klein is voor de vereiste ontlastingscapaciteit, kan de veiligheidsklep de vloeistof niet snel genoeg afvoeren als er sprake is van overdruk. De systeemdruk zal blijven stijgen tot boven de toegestane accumulatielimiet. Volgens ASME Sectie VIII bedraagt de maximaal toegestane accumulatie voor een enkele overdrukklep die een drukvat beschermt 10% boven de maximaal toegestane werkdruk (MAWP) voor niet-brandgevallen, en 21% voor brandgevallen. Als de opening van de klep de vereiste stroom binnen die accumulatieband niet aankan, loopt het vat het risico te scheuren, wat catastrofaal kan zijn, waarbij giftige, ontvlambare vloeistoffen of vloeistoffen onder hoge druk in de omgeving vrijkomen.

Extra grote opening: gebabbel en instabiliteit

Een opening die aanzienlijk groter is dan nodig, veroorzaakt een ander, maar even ernstig probleem: geratel. Wanneer de werkdruk dicht bij de ingestelde druk ligt, maar de vereiste stroom veel minder is dan de nominale capaciteit van de klep, gaat de klep kort open, laat een kleine vloeistofstoot vrij, verliest de schijflift, klikt dicht en gaat onmiddellijk weer open. Dit snelle hameren – dat soms tientallen keren per minuut plaatsvindt – erodeert snel de klepzitting en schijf. Een klapperende veiligheidsklep kan binnen enkele uren kapot zijn en zal voortdurend lekken zodra de zittingoppervlakken beschadigd raken. De D-openingsgrootte is specifiek geschikt wanneer de berekende vereiste ontlastingscapaciteit binnen het bereik valt - niet alleen omdat het een gebruikelijke maat is.

Formule voor doorstroomcapaciteit voor veiligheidskleppen

Voor gas- en damptoepassingen wordt het vereiste doorlaatoppervlak berekend met behulp van de volgende ASME/API-formule:

• A = W / (C × K × P₁ × √(M / T × Z))
• Waar A = vereist effectief afvoeroppervlak (in²)
• W = vereiste ontlastcapaciteit (lb/uur)
• C = gasconstante gebaseerd op de verhouding van soortelijke warmte
• K = afvoercoëfficiënt (typisch 0,975 voor gecertificeerde kleppen)
• P₁ = drukontlasting in psia (ingestelde druk × 1,1 14,7 voor 10% accumulatie)
• M = molecuulgewicht van gas, T = absolute temperatuur (°R), Z = samendrukbaarheidsfactor

Zodra het vereiste gebied is berekend, selecteert de ingenieur de volgende standaard API-openingsgrootte die gelijk is aan of groter is dan het berekende gebied. Als de berekening een vereist oppervlak van 0,095 inch² oplevert, zou de D-opening (0,110 inch²) de juiste keuze zijn. Als de berekening 0,115 in² oplevert, is de D-opening onvoldoende en moet de E-opening (0,196 in²) worden geselecteerd.

Soorten veiligheidskleppen die de D-opening gebruiken

De D-openingsaanduiding is van toepassing op meerdere typen veiligheidskleppen, elk ontworpen voor verschillende gebruiksomstandigheden. Begrijpen welk kleptype geschikt is voor uw toepassing is net zo belangrijk als het selecteren van de juiste doorlaatgrootte.

Conventionele veerbelaste veiligheidskleppen

Deze kleppen zijn het meest gebruikte ontwerp en vertrouwen op een veer die de schijf tegen de zitting houdt totdat de systeemdruk de schijf openduwt. Een conventionele veiligheidsklep met D-opening wordt gewoonlijk gespecificeerd voor stoomservice op ketels, persluchtsystemen en gasverwerkingsapparatuur met relatief stabiele tegendruk (minder dan 10% van de ingestelde druk). De veerkracht wordt gekalibreerd op de ingestelde druk; Zodra de inlaatdruk het instelpunt bereikt, gaat de schijf omhoog en stroomt er vloeistof door de D-opening. De Emerson Crosby Series 900 en de Farris 2600 Series zijn bekende voorbeelden vervaardigd met D-openingconfiguraties.

Gebalanceerde balgveiligheidskleppen

Deze kleppen zijn voorzien van een balgconstructie die de veer isoleert van de uitlaatzijde, waardoor de insteldruk onafhankelijk is van de tegendruk. Een uitgebalanceerde balgklep met D-opening is geschikt wanneer de bovenliggende of opgebouwde tegendruk groter is dan 10% van de ingestelde druk, bijvoorbeeld in flare-headers waar meerdere kleppen uitmonden in een gemeenschappelijke header. Zonder de balg zou de variabele tegendruk ervoor zorgen dat het instelpunt gaat afwijken, waardoor mogelijk wordt voorkomen dat de klep met de juiste druk opent of dat deze voortijdig opent.

Voorgestuurde overdrukventielen

Voorgestuurde kleppen gebruiken een kleine stuurklep om de systeemdruk te meten en een grotere hoofdklep te besturen. Ze kunnen werken tot max 98% van de ingestelde druk zonder lekkage – vergeleken met ongeveer 90-92% voor veerbelaste kleppen – waardoor ze ideaal zijn voor systemen die dicht bij hun ontwerplimieten werken. De D-openingsgrootte komt minder vaak voor bij voorgestuurde kleppen, aangezien deze ontwerpen over het algemeen de voorkeur hebben voor toepassingen met een grotere stroom, maar ze zijn beschikbaar voor toepassingen die een strakke afsluiting vereisen in combinatie met nauwkeurige insteldrukregeling in kleinere stroomstromen.

D-opening veiligheidskleptoepassingen in de industrie

De D-opening is een van de kleinste geflensde veiligheidsklepopeningen in de API 526-standaard, waardoor deze is gepositioneerd voor specifieke toepassingsniches waar de stroomvereisten gematigd zijn, maar betrouwbaarheid en naleving van de code niet onderhandelbaar zijn.

• Ketelstoomtrommels: Ketels met een klein pakket die stoom produceren bij een druk tussen 15 en 250 psig maken vaak gebruik van veiligheidskleppen met D-opening. Bij deze drukken en typische ketelcapaciteiten van 2.000–10.000 lb/uur stoom biedt de D-opening voldoende ontlastingscapaciteit zonder overspecificatie.
• Warmtewisselaars: Shell-and-tube-warmtewisselaars in chemische fabrieken vereisen vaak thermische bescherming. De D-opening is zeer geschikt voor scenario's met vloeibare thermische ontlasting waarbij de vereiste stroom klein is, maar een gecertificeerde klep met flens noodzakelijk is om te voldoen aan de code onder ASME Sectie VIII.
• Persluchtsystemen: Luchtcompressorontvangers en verdeelkoppen in industriële installaties met werkdrukken van 100 tot 300 psig specificeren gewoonlijk veiligheidskleppen met D-opening vanwege de gematigde stroomvereisten in verhouding tot het vatvolume.
• Gasverwerkingsapparatuur: Voor afscheiders, wassers en flash-trommels bij stroomopwaartse olie- en gasactiviteiten kunnen overdrukkleppen met D-opening nodig zijn wanneer de gasstroomsnelheden onder ontluchtingsomstandigheden binnen het capaciteitsbereik van 0,110 in² vallen.
• Farmaceutische en voedselverwerkende schepen: Kleine reactoren en opslagvaten in deze industrieën werken vaak onder strikte hygiëne-eisen in combinatie met gematigde druklimieten, waardoor de D-opening een geschikte keuze is voor geflensde veiligheidskleppen.

Fabrikantspecifieke interpretaties van D-4 in veiligheidskleppen

Hoewel API 526 de openingsletter standaardiseert, verschilt het numerieke achtervoegsel per fabrikant. Hier ziet u hoe verschillende grote fabrikanten van veiligheidskleppen een numeriek achtervoegsel gebruiken naast de D-openingsaanduiding:

Crosby (Emerson)

De JOS-E- en JBS-E-serie van Crosby gebruiken de API-openingsletter in de modelnummerreeks. Een klep die is besteld als een "1-D-2"-configuratie specificeert een 1-inch inlaat, D-opening en 2-inch uitlaat. Crosby gebruikt geen numeriek achtervoegsel na de openingsletter op dezelfde manier als D-4; in plaats daarvan verwijzen de numerieke elementen naar carrosserie-aansluitmaten binnen hun modelnummerstructuur.

Farris Engineering (Curtiss-Wright)

Farris gebruikt een serienummer (zoals 2600, 2700) gecombineerd met een openingsaanduiding. Hun bestelcodes bevatten de openingsletter afzonderlijk van een serieachtervoegsel, maar sommige documentatie verwijst naar gecombineerde codes waarbij het nummer na de openingsletter de veerkast of de instellingsgroep voor het drukbereik aangeeft. In deze context zou "D4" kunnen verwijzen naar een D-openingsklep die is geconfigureerd voor een specifiek veerbereikgroep nummer 4.

Leser

Leser, een Duitse fabrikant met een sterke wereldwijde aanwezigheid, gebruikt de API-openingsletters in hun serie flenskleppen (Type 441, 459, 526), maar structureert hun volledige modelcodes anders. Een achtervoegselnummer in hun systeem komt doorgaans overeen met een lichaamsmateriaalgroep of drukklasse, bijvoorbeeld klasse 150 versus klasse 300 flenzen. Een "D-4"-notatie uit de documentatie van Leser zou een kruisverwijzing naar hun specifieke productcatalogus vereisen om te bevestigen of de "-4" verwijst naar een materiaalgroep, drukklasse of serviceconfiguratie.

Spirax Sarco

Spirax Sarco richt zich sterk op stoom- en condensaattoepassingen. Hun geflensde veiligheidskleppen voor stoomservice gebruiken API-openingsaanduidingen in bepaalde productlijnen, met numerieke modificatoren die drukwaarden of trimconfiguraties aangeven. Bij het bekijken van Spirax Sarco-documentatie met een D-4-referentie geeft de "-4" hoogstwaarschijnlijk een specifiek insteldrukbereik aan binnen de lichaamsgrootte van de D-opening.

Het belangrijkste is dit: raadpleeg altijd het gegevensblad of de bestelgids van de specifieke fabrikant als u een aanduiding als D-4 tegenkomt. De API-brief standaardiseert het stroomgebied. Het numerieke achtervoegsel is bedrijfseigen en verschilt per fabrikant. Als u een veiligheidsklep uitsluitend op basis van een code bestelt zonder de fabrikantspecifieke betekenis te verifiëren, kan dit ertoe leiden dat u een klep ontvangt met een onjuiste drukklasse, trimmateriaal of configuratie voor uw toepassing.

Maatvoering veiligheidsklep: stapsgewijs proces voor selectie van D-opening

De juiste maatvoering van de veiligheidsklep is een formeel engineeringproces dat wordt beheerst door ASME- en API-codes. Het omvat verschillende opeenvolgende stappen, en het overhaast doorlopen ervan of het overslaan van verificatiestappen is een veelvoorkomende oorzaak van veldproblemen.

1. Identificeer het verlichtingsscenario: Bepaal welk overdrukscenario van toepassing is: geblokkeerde uitlaat, brand, storing in de nutsvoorziening, storing in de regelklep, thermische uitzetting of een andere oorzaak. Elk scenario levert een ander vereist aflossingspercentage op.
2. Bereken de benodigde aflastcapaciteit: Bereken op basis van het geldende scenario het massadebiet of het volumetrische debiet van de vloeistof die moet worden afgevoerd. Voor een scenario met geblokkeerde uitlaat op een gassysteem is dit doorgaans het maximale inlaatdebiet. Voor een brandgeval op een met vloeistof gevuld vat volgt de berekening de API 521-formules voor warmte-inbreng op basis van het bevochtigde oppervlak.
3. Bepaal de ontlastende omstandigheden: Identificeer de vloeistofsamenstelling, de temperatuur onder ontlastomstandigheden, de inlaatdruk (insteldruk plus eventuele accumulatie) en de tegendruk op de uitlaat. Deze parameters worden rechtstreeks meegenomen in de berekening van het openingsoppervlak.
4. Bereken het vereiste openingsoppervlak: Pas de juiste API/ASME-formule toe (vergelijkingen voor gas, stoom of vloeistof verschillen). Dit geeft u het minimaal vereiste effectieve stroomoppervlak in vierkante inch of mm².
5. Selecteer de volgende grotere standaardopening: Vergelijk het berekende vereiste gebied met de API 526-openingentabel en selecteer de volgende beschikbare maat die de vereiste overschrijdt. Als het berekende gebied 0,095 inch² bedraagt, wordt de D-opening (0,110 inch²) geselecteerd. Als deze 0,112 inch² is, ga dan naar de E-opening (0,196 inch²).
6. Controleer tegendrukcompatibiliteit: Bevestig dat het geselecteerde kleptype (conventioneel, gebalanceerde balg of pilootgestuurd) geschikt is voor het verwachte tegendrukniveau.
7. Specificeer de volledige klepconfiguratie: Bepaal de nominale waarden van de inlaat- en uitlaatflens (ASME-klasse 150, 300, 600, enz.), het materiaal van het lichaam en de bekleding (koolstofstaal, roestvrij staal, legering), het kaptype (open of gesloten) en eventuele speciale vereisten zoals zachte zittingen of testknevels.

Veelgemaakte fouten bij het specificeren van een veiligheidsklep met D-opening

Zelfs ervaren ingenieurs maken fouten bij het specificeren van veiligheidskleppen. De volgende fouten komen herhaaldelijk voor bij industriële inspecties en beoordelingen na incidenten waarbij D-doorlaat en andere standaard veiligheidskleppen met doorlaat betrokken zijn.

• Nominale capaciteit gebruiken in plaats van vereiste capaciteit: Op de gegevensbladen van de veiligheidskleppen wordt het werkelijke nominale debiet door de klep vermeld onder de gespecificeerde omstandigheden. Ingenieurs stemmen dit getal soms af op de normale bedrijfsstroom van het systeem in plaats van op de vereiste ontlastingsstroom bij overdruk. Het ontlastende scenario – en niet de normale bedrijfsomstandigheden – zorgt voor de benodigde capaciteit.
• Tegendruk negeren: Het installeren van een conventionele, veerbelaste veiligheidsklep met D-opening op een verdeelstuk waar de tegendruk varieert tussen 15% en 40% van de insteldruk, zal een aanzienlijk verschil in insteldruk veroorzaken. Bij toepassingen met hoge tegendruk moeten gebalanceerde balgen of voorgestuurde kleppen worden gebruikt.
• Verwarrend openingsgebied met boringdiameter: De aanduiding "D" verwijst naar het effectieve ontladingsgebied, dat rekening houdt met de ontladingscoëfficiënt (Kd). De werkelijke fysieke openingdiameter is groter dan het equivalente oppervlak berekend op basis van het effectieve oppervlak. Vervang bij maatberekeningen het effectieve oppervlak niet door fysieke boormetingen.
• Vervanging door een andere fabrikant zonder de gelijkwaardigheid te verifiëren: Een D-openingsklep van fabrikant A en een D-openingsklep van fabrikant B hebben hetzelfde effectieve stroomoppervlak (0,110 in²), maar hun fysieke afmetingen, veerbereiken, materiaalopties en numerieke modelachtervoegsels kunnen verschillen. Controleer altijd eerst bij de fabrikant voordat u de onderdeelnummers met elkaar vergelijkt.
• Instelling van de druk te dicht bij de bedrijfsdruk: Veiligheidskleppen moeten doorgaans op zijn minst worden ingesteld 10% boven de normale werkdruk om sudder- en zitschade te voorkomen. Een D-openingsklep die is ingesteld op 100 psig op een systeem dat routinematig op 97 psig werkt, zal te maken krijgen met versnelde slijtage van de zitting en kan na het ontlasten mogelijk niet goed meer goed vastzitten.

Onderhouds- en testvereisten voor veiligheidskleppen met D-opening

Een veiligheidsklep met de juiste afmetingen en geïnstalleerde D-opening vereist nog steeds regelmatig onderhoud en testen om functioneel en aan de code te blijven voldoen. Jurisdictievereisten voor het testen van veiligheidskleppen variëren, maar de meeste regelgevingskaders en best practices uit de sector komen overeen met de volgende richtlijnen.

Testintervallen

De National Board of Boiler and Pressure Vessel Inspectors (NB-23) en de meeste rechtsgebieden in de Verenigde Staten vereisen dat veiligheidskleppen op ketels minstens jaarlijks worden getest. Voor drukvaten onder ASME Sectie VIII worden de testintervallen vaak bepaald door het op risico gebaseerde inspectieprogramma (RBI) van de eigenaar, dat intervallen van 2 tot 5 jaar kan specificeren, afhankelijk van de ernst van het onderhoud en de klepgeschiedenis. API 576 — "Inspectie van drukontlastende apparaten" — biedt gedetailleerde richtlijnen over inspectie-intervallen, testmethoden en acceptatiecriteria voor overdrukkleppen inclusief D-openingconfiguraties.

Benchtesten versus testen ter plaatse

Veiligheidskleppen kunnen op hun plaats worden getest met behulp van een testlifthendel (indien aanwezig en waar de systeemdruk voldoende is) of op een testbank nadat ze buiten gebruik zijn gesteld. Banktesten zijn uitgebreider en zijn vereist wanneer de klep na reparatie opnieuw moet worden gecertificeerd of wanneer testen ter plaatse de insteldruk niet nauwkeurig kan verifiëren. Tijdens banktesten wordt een veiligheidsklep met D-opening onderworpen aan toenemende inlaatdruk totdat deze openspringt; de ingestelde druk wordt geverifieerd en de klep wordt na het opnieuw sluiten geïnspecteerd op dichtheid van de zitting.

Veelvoorkomende onderhoudsproblemen

• Lekkage stoel: Het meest voorkomende probleem dat tijdens inspectie wordt aangetroffen. Veroorzaakt door procesvervuiling op de stoel, klapperschade of corrosie. De D-opening, die een kleine klep is, is bijzonder gevoelig voor deeltjesverontreiniging die de zitting blokkeert.
• Veermoeheid of corrosie: Veren verliezen na verloop van tijd spanning, vooral bij gebruik bij hoge temperaturen of bij corrosie. Een vermoeide veer zorgt ervoor dat de ingestelde druk naar beneden afdrijft.
• Inlaatblokkering: Ophoping van vuil bij de inlaat beperkt de stroom door de D-opening en kan voorkomen dat de klep de volledige lift bereikt. Inlaatschermen, indien gebruikt, moeten regelmatig worden gereinigd.
• Opbouw van tegendruk bij uitlaat: Gedeeltelijk geblokkeerde afvoerleidingen verhogen de tegendruk en beïnvloeden de insteldruk en de ontlastcapaciteit voor conventionele (niet-gebalanceerde) veiligheidskleppen.

Regelgevingsnormen voor veiligheidskleppen met aanduiding D-opening

Veiligheidskleppen – inclusief die met D- en D-4-openingsaanduidingen – moeten voldoen aan een gelaagde reeks codes en normen. Begrijpen welke normen van toepassing zijn op uw specifieke installatie is essentieel voor wettelijke naleving en veilige werking.

• ASME Sectie I: Dekt elektrische boilers. Veiligheidskleppen op ketels moeten ASME-gecertificeerd zijn en voorzien zijn van het "V"-codesymbool, wat aangeeft dat ze de capaciteitscertificeringstests bij een erkend testlaboratorium hebben doorstaan.
• ASME Sectie VIII: Dekt drukvaten af. Overdrukventielen moeten voorzien zijn van het "UV"-stempel voor overdrukventielen of het "UD"-stempel voor breekplaten. De D-opening wordt vaak gebruikt in Sectie VIII-toepassingen.
• API-standaard 526: Stelt maat- en materiaalnormen vast voor geflensde stalen overdrukkleppen die worden gebruikt in de aardolie- en chemische industrie. Definieert het effectieve oppervlak van de D-opening als 0,110 in².
• API-standaard 520 (delen I en II): Biedt maatvoering, selectie en installatierichtlijnen voor drukontlastende apparaten. Deel I behandelt ontwerp en maatvoering; Deel II behandelt de installatievereisten, inclusief het ontwerp van inlaat- en uitlaatleidingen om klapperen en overmatige tegendruk te voorkomen.
• API-standaard 521: Omvat drukontlastende en drukontlastende systemen, inclusief het ontwerp van fakkel- en ontluchtingssystemen. Verplichte lectuur bij het ontwerpen van het afvoersysteem voor veiligheidskleppen.
• PED (richtlijn drukapparatuur) 2014/68/EU: Europees gelijkwaardig raamwerk voor overdrukapparaten, inclusief veiligheidskleppen die in EU-lidstaten worden gebruikt.
• Nationale Raadsinspectiecode (NBIC / NB-23): Regelt de installatie, inspectie en reparatie van drukontlastingsapparaten in rechtsgebieden waar dit is ingevoerd, voornamelijk in de Verenigde Staten en Canada.
