Hoe vaak moeten veiligheidskleppen worden getest?

Het directe antwoord: hoe vaak veiligheidskleppen moeten worden getest

Voor de meeste industriële en commerciële toepassingen veiligheidskleppen moeten minstens één keer per twaalf maanden worden getest . Dit is echter geen universele regel. De feitelijk vereiste frequentie is afhankelijk van de sector, de werkomgeving, de toepasselijke regelgeving en het specifieke type veiligheidsklep dat wordt gebruikt. In omgevingen met een hoog risico of veel fietsverkeer kunnen de testintervallen zo kort zijn als elke drie tot zes maanden. In goed gecontroleerde systemen met een lager risico staan ​​sommige regelgevingskaders intervallen van maximaal vijf jaar toe, maar alleen als ze worden ondersteund door gedocumenteerde risicobeoordelingen en historische prestatiegegevens.

Het korte antwoord is dit: als u het niet zeker weet, voer dan standaard jaarlijkse tests uit. Dat interval voldoet aan de eisen van de meeste belangrijke normen, waaronder ASME, API en vele nationale veiligheidscodes. Maar om uw apparatuur, uw personeel en uw juridische status echt te beschermen, moet u het volledige beeld begrijpen van wat de testfrequentie bepaalt – en wat er gebeurt als kleppen niet op tijd worden getest.

Waarom Veiligheidsklep De testfrequentie is niet one-size-fits-all

Veiligheidskleppen zijn drukontlastingsapparaten die zijn ontworpen om systemen te beschermen tegen overdruk – een toestand die catastrofale uitval van apparatuur, brand, explosies of het vrijkomen van giftige stoffen kan veroorzaken. Omdat de gevolgen van falen zo ernstig zijn, is het testen van veiligheidskleppen strak gereguleerd. Maar de specifieke intervallen worden gevormd door meerdere overlappende factoren.

Bedrijfsomgeving en mediatype

Een veiligheidsklep die schone stoom verwerkt in een goed gecontroleerde stookruimte ondervindt veel minder slijtage dan een veiligheidsklep die corrosieve chemicaliën, met deeltjes beladen gassen of stroperige vloeistoffen beheert. Wanneer de procesmedia agressief of vuil zijn, accumuleren kleppen afzettingen, lijden ze aan corrosie of ontwikkelen ze veel sneller lekkage van de zitting. Onder deze omstandigheden is het niet overdreven om elke zes maanden – of zelfs elk kwartaal – te testen. Het is een verstandige techniekpraktijk.

Systeemdruk- en temperatuurcycli

Kleppen die veelvuldig drukwisselingen ondergaan (meerdere keren per jaar openen en opnieuw sluiten) slijten sneller aan hun afdichtingsoppervlakken dan kleppen die zelden in werking treden. Thermisch fietsen veroorzaakt ook vermoeidheid in veren en lichaamsmaterialen. Hoogcyclische kleppen in procesindustrieën zoals de petrochemie of energieopwekking vereisen vaak een frequentere inspectie dan het wettelijke minimum.

Regelgevende jurisdictie en toepasselijke codes

Verschillende landen, staten en industrieën opereren onder verschillende regelgevingskaders. Wat voldoet aan de OSHA-standaard voor procesveiligheidsbeheer kan verschillen van de vereisten onder de EU-richtlijn voor drukapparatuur (PED), de Britse PSSR 2000-regelgeving of lokale ketelinspectiecodes. Controleer altijd welke norm van toepassing is op uw specifieke apparatuur en locatie.

Testintervallen per industrie en standaard

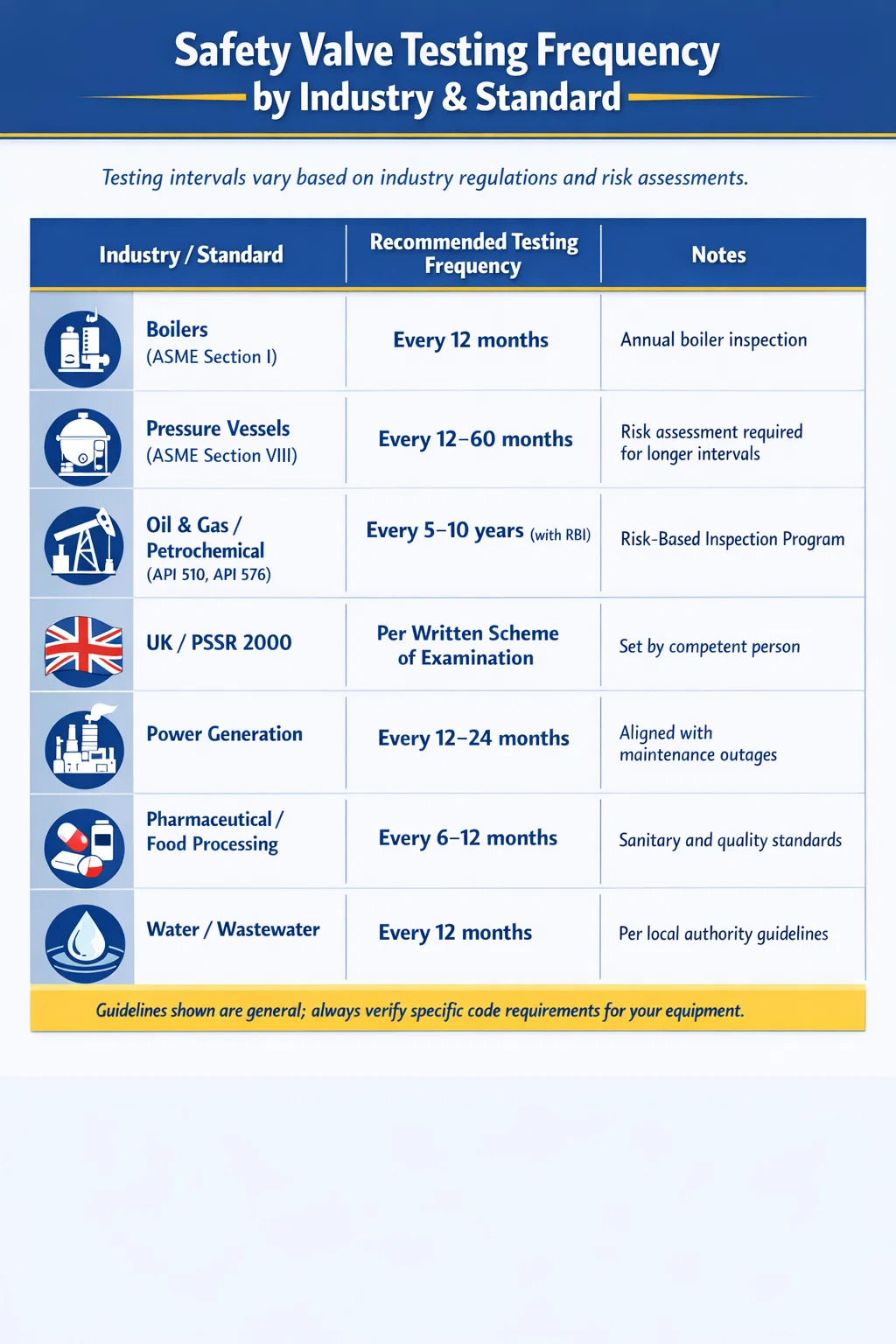

De onderstaande tabel geeft een overzicht van de algemene testfrequentievereisten in de belangrijkste industrieën en regelgevingskaders. Dit zijn algemene richtlijnen; raadpleeg altijd de specifieke editie van de norm die op uw apparatuur van toepassing is.

Merk op dat de olie- en gassector – waar de Risk-Based Inspection (RBI)-methodologie breed wordt toegepast – de testintervallen legaal kan verlengen tot vijf of zelfs tien jaar. Dit is geen nalatigheid. Het is een gestructureerde, datagestuurde aanpak die gebruik maakt van storingsmodusanalyse, historische klepprestatiegegevens en realtime monitoring om verlengde intervallen te rechtvaardigen en tegelijkertijd de algehele veiligheidsresultaten te behouden of te verbeteren.

Wat ASME- en API-standaarden feitelijk zeggen over de testfrequentie

Twee van de meest gebruikte richtlijnen voor het testen van veiligheidskleppen zijn ASME (American Society of Mechanical Engineers) en API (American Petroleum Institute). Door hun vereisten gedetailleerd te begrijpen, wordt duidelijk wat er feitelijk nodig is en wat simpelweg de beste praktijk is.

ASME-ketel- en drukvatcode

ASME's BPVC Sectie I (Power Boilers) en Sectie VIII (Drukvaten) behandelen beide veiligheidskleppen. Voor elektrische ketels vereist de code dat veiligheidskleppen ten minste jaarlijks worden getest als onderdeel van het ketelinspectieproces. Voor drukvaten onder Sectie VIII is de norm minder prescriptief over de intervallen, maar worden gebruikers in plaats daarvan opgedragen de aanbevelingen van de Authorised Inspection Agency (AIA) en de klepfabrikant op te volgen.

ASME publiceert ook normen via haar PTC-reeks (Performance Test Codes) en de NB (National Board) biedt richtlijnen via NB-23 (de National Board Inspection Code), die betrekking heeft op de inspectie en het testen van overdrukapparatuur. NB-23 adviseert voor de meeste drukvaten testintervallen van niet meer dan vijf jaar , met kortere intervallen voor veeleisendere diensten.

API 576 – Inspectie van drukontlastende apparaten

API 576 is de primaire norm voor inspectiepraktijken van overdrukkleppen in de aardolie- en petrochemische industrie. Het biedt gedetailleerde richtlijnen voor inspectie-intervallen op basis van de ernst van het onderhoud. De standaard categoriseert diensten in schoon, matig en ernstig, met aanbevolen intervallen variërend van 10 jaar voor schone, niet-corrosieve diensten tot 2 jaar of minder voor ernstige of vervuilde diensten.

API 576 onderschrijft ook expliciet het gebruik van RBI-programma's. Onder een goed geïmplementeerd RBI-programma, afgestemd op API 580 en API 581, kan het inspectie-interval voor een veiligheidsklep worden verlengd tot buiten de standaardaanbevelingen – maar alleen als dit wordt ondersteund door een gedocumenteerde risicoanalyse die is beoordeeld en goedgekeurd door een gekwalificeerde inspecteur of ingenieur.

API 510 – Inspectiecode voor drukvaten

API 510 regelt de voortdurende inspectie van drukvaten die in gebruik zijn en verwijst naar API 576 voor de inspectie van drukontlastingsapparatuur. Het versterkt dat operators gegevens moeten bijhouden van alle kleptests en dat intervallen verdedigbaar moeten zijn op basis van de bedrijfsgeschiedenis en de serviceomstandigheden van de apparatuur.

De drie belangrijkste soorten veiligheidskleptests en wanneer deze worden gebruikt

Niet alle testen van veiligheidskleppen zijn hetzelfde. Er zijn drie primaire testcategorieën, die elk een ander doel dienen binnen een onderhoudsprogramma.

In-situ (in-place) testen

In-situ testen worden uitgevoerd terwijl de klep op het systeem geïnstalleerd blijft. De meest gebruikelijke methode is een handmatige lifttest, waarbij de testhendel van de klep kort wordt bediend om te controleren of de schijf vrij omhoog komt en de klep kan openen. Dit type test is snel, goedkoop en kan worden uitgevoerd zonder het systeem offline te halen. Het bevestigt echter alleen dat de klep kan openen; het verifieert niet de insteldruk (de druk waarbij de klep opent) of de hersluitdruk.

Handmatige lifttests zijn geschikt als tussenintervalcontrole, maar mogen geen volledige benchtests vervangen. Veel ketelcodes en verzekeringsvereisten schrijven voor dat er elke drie tot zes maanden handmatige lifttests moeten worden uitgevoerd, naast de jaarlijkse volledige tests.

Benchtesten (winkeltesten)

Bij het testen op een bank wordt de veiligheidsklep buiten gebruik gesteld en getest op een speciale testopstelling met behulp van gekalibreerde apparatuur. Dit is de gouden standaard voor de verificatie van veiligheidskleppen. Een goede testbank bevestigt de ingestelde druk, het spuien (de drukval voordat de klep opnieuw wordt geplaatst) en de dichtheid van de zitting na het opnieuw plaatsen. Elke klep die niet binnen ±3% van de ingestelde insteldruk opent (de tolerantie die door de meeste normen wordt gespecificeerd), moet worden afgesteld of vervangen.

Testen op een bank maakt ook een grondige interne inspectie mogelijk: het onderzoeken van de schijf, zitting, geleider, veer en behuizing op corrosie, erosie, scheuren of vervuiling. Een klep die een lifttest doorstaat maar een gecorrodeerde veer of een geërodeerde zitting heeft, kan onder werkelijke overdrukomstandigheden nog steeds defect raken — een risico dat bij benchtests wel en bij in-situ-tests niet het geval is.

Online testen met draagbare testapparatuur

Een groeiend aantal faciliteiten maakt gebruik van draagbare kleptestsystemen: apparaten die een gecontroleerde kracht uitoefenen op de klepspindel om de hefkracht van de systeemdruk te simuleren, waardoor verificatie van de ingestelde druk mogelijk is zonder de klep daadwerkelijk onder druk te zetten tot het instelpunt. Deze systemen, zoals systemen die gebruik maken van de online testmethode TREVITEST of Furmanite, zijn bijzonder waardevol voor systemen die niet offline kunnen worden gehaald voor onderhoud.

Online testen worden steeds meer geaccepteerd door regelgevende instanties als ze worden uitgevoerd volgens gevalideerde procedures. Het komt vooral veel voor in industrieën met continue processen, zoals chemische fabrieken en raffinaderijen, waar het stilleggen van systemen niet vaak voorkomt en duur is. Online testen heeft echter nog steeds beperkingen: het kan de interne toestand, de zitdichtheid of de druk op de zitting niet met hetzelfde vertrouwen beoordelen als banktesten.

Factoren die uw testinterval kunnen verkorten of verlengen

Of uw testinterval korter of langer moet zijn dan de basislijn, hangt af van een combinatie van technische en operationele factoren. Hier volgt een praktisch overzicht van de belangrijkste overwegingen.

Factoren die de testintervallen doorgaans verkorten

• Procesmedia die corrosief, zuur of alkalisch zijn of vaste deeltjes bevatten
• Service bij hoge temperaturen (boven 300 °C / 572 °F) waardoor de veerontspanning en stoelslijtage worden versneld
• Frequente klepbedieningsgeschiedenis: een klep die het afgelopen jaar drie of meer keer is geopend, heeft meer aandacht nodig
• Eerdere mislukte tests: elke klep die de laatste test niet heeft doorstaan, moet op een frequenter schema worden geplaatst
• Afsluiters die kritieke systemen voor de levensveiligheid beschermen (bezette gebouwen, ziekenhuizen, scholen)
• Regelgevende mandaten van verzekeraars of lokale autoriteiten die kortere intervallen opleggen dan de basisnorm
• Leeftijd van de apparatuur: kleppen ouder dan 10-15 jaar wijken doorgaans gemakkelijker af van hun ingestelde druk

Factoren die langere testintervallen kunnen ondersteunen

• Schone, niet-corrosieve procesmedia (zoals droge stoom, stikstof of instrumentlucht)
• Service bij lage temperatuur en lage druk ruim binnen het ontwerpbereik van de klep
• Consistente, gedocumenteerde geschiedenis van het behalen van tests zonder aanpassingen gedurende meerdere cycli
• Continue online monitoring (druktransmitters, akoestische emissiemonitoring) die realtime prestatiegegevens oplevert
• Een formeel geïmplementeerd en door derden geverifieerd programma voor risicogebaseerde inspectie (RBI).
• Afsluiters met een hoogwaardige constructie van gerenommeerde fabrikanten met bewezen prestatiegegevens op lange termijn

Het is de moeite waard te benadrukken dat het verlengen van een interval altijd een gedocumenteerde rechtvaardiging vereist. Een inspecteur of faciliteitsmanager die het testinterval van een veiligheidsklep verlengt zonder gedocumenteerd bewijs ter ondersteuning van die beslissing, creëert een aanzienlijk risico op aansprakelijkheid – zowel voor de faciliteit als voor henzelf persoonlijk.

Wat er gebeurt als veiligheidskleppen niet volgens schema worden getest

De gevolgen van het overslaan of uitstellen van veiligheidskleptests variëren van wettelijke boetes tot catastrofale ongevallen. Het begrijpen van deze resultaten versterkt waarom testschema's niet optioneel zijn.

Klepdrift en afwijking van de ingestelde druk

Na verloop van tijd verliezen veren spanning als gevolg van thermische cycli en vermoeidheid. Een veiligheidsklep die bij installatie correct is ingesteld om te openen bij 150 psi, kan opengaan bij 130 psi (wat onnodige procesverliezen veroorzaakt) of 170 psi (waardoor gevaarlijke overdruk mogelijk wordt gemaakt voordat deze wordt afgelaten). Uit onderzoek naar populaties van industriële veiligheidskleppen is gebleken dat dit het geval is tussen 10% en 30% van de niet-geteste kleppen wordt aangetroffen buiten de aanvaardbare ingestelde druktolerantie wanneer het uiteindelijk wordt getest – een aanzienlijk uitvalpercentage voor een veiligheidskritisch apparaat.

Zetellekkage en sudderen

Een klep waarvan de zitting is beschadigd door corrosie, erosie of onjuiste herplaatsing kan voortdurend lekken onder de ingestelde druk - een toestand die 'sudderen' wordt genoemd. Hoewel sudderen zelf niet altijd direct gevaarlijk is, vertegenwoordigt het verloren procesmedia, milieu-emissies (met name relevant voor gas- of dampdiensten) en een vroege waarschuwing dat het schijf-naar-zitting-contact van de klep is aangetast. Onbehandeld kan een sudderklep volledig uitvallen.

Vastgelopen open of vastzittende kleppen

Een klep die langere tijd niet is getest of bediend, kan corrosievorming veroorzaken tussen de schijf en de zitting (vastzittend gesloten) of tussen de geleider en het lichaam (vastzittend open). Een vastzittende klep biedt geen bescherming tegen overdruk. Een vastzittende klep veroorzaakt voortdurend productverlies en potentieel onveilige bedrijfsomstandigheden. Beide scenario's zijn het directe gevolg van onvoldoende testen en onderhoud.

Regelgevings- en verzekeringsgevolgen

Faciliteiten die worden aangetroffen met achterstallige veiligheidskleptests kunnen te maken krijgen met mogelijke handhavingsmaatregelen van toezichthouders zoals OSHA (onder de PSM-norm voor zeer gevaarlijke chemicaliën), staatsinstanties voor ketelinspectie of de National Board. Gevolgen kunnen zijn: verplichte stilleggingsbevelen, boetes en, in het geval van een incident, mogelijke strafrechtelijke aansprakelijkheid voor facility management. Verzekeringspolissen voor industriële faciliteiten vereisen doorgaans ook demonstratie van de huidige testgegevens van veiligheidskleppen; een verlopen testschema kan de dekking ongeldig maken precies op het moment dat deze het meest nodig is.

Het opzetten van een test- en onderhoudsprogramma voor veiligheidskleppen

Een testinterval heeft alleen betekenis als het is ingebed in een breder programma. Een robuust onderhoudsprogramma voor veiligheidskleppen omvat de volgende elementen.

Compleet kleppenregister

Elke veiligheidsklep in uw instelling moet worden gecatalogiseerd in een klepregister met daarin: tagnummer, locatie, service, inlaat- en uitlaatgrootte, insteldruk, ontwerpcode, fabrikant, model, datum van de laatste test, volgende geplande test en geschiedenis van de testresultaten. Zonder een volledig register is het onmogelijk om te weten welke kleppen moeten worden getest en welke over het hoofd zijn gezien.

Gekwalificeerd inspectie- en testpersoneel

Het testen van veiligheidskleppen moet worden uitgevoerd door of onder toezicht van gekwalificeerd personeel. In veel rechtsgebieden betekent dit een door de National Board gecertificeerde inspecteur of een geautoriseerde inspectiedienst. Het gebruik van ongekwalificeerde technici om veiligheidskleppen te testen is niet alleen riskant; het kan de testresultaten juridisch ongeldig maken voor regelgevingsdoeleinden.

Gekalibreerde testapparatuur

Op testbanken moeten gekalibreerde manometers worden gebruikt die herleidbaar zijn tot nationale normen (zoals NIST in de Verenigde Staten). Kalibratiegegevens voor testapparatuur moeten naast kleptestgegevens worden bijgehouden. Een nauwkeurige test met een niet-gekalibreerde meter is geen nauwkeurige test en is niet bestand tegen toezicht door de toezichthouder.

Gedetailleerde testrecords en dispositiedocumentatie

Elke test moet worden gedocumenteerd met de datum, identiteit van de tester, insteldruk zoals gevonden, insteldruk zoals achtergelaten (na eventuele aanpassingen), gebruikte testapparatuur en opstelling (weer in gebruik genomen, gerepareerd of vervangen). Deze gegevens vormen de historische database die toekomstige intervalbeslissingen rechtvaardigt en naleving van de regelgeving aantoont. Gegevens moeten gedurende de levensduur van de apparatuur worden bewaard , niet alleen voor de meest recente testcyclus.

Reserveventielstrategie

Voor kritische toepassingen beschikken veel faciliteiten over een voorraad vooraf geteste reservekleppen. Wanneer een klep wordt verwijderd voor testen op een testbank, wordt het vooraf geteste reserveonderdeel onmiddellijk geïnstalleerd, waardoor elke periode wordt geëlimineerd waarin het beschermde systeem zonder een functioneel ontlastmechanisme werkt. Deze praktijk is vooral waardevol bij continu gebruik, waarbij zelfs korte, onbeschermde intervallen een aanzienlijk risico met zich meebrengen.

Op risico gebaseerde inspectie: een slimmere benadering van testintervallen

Risicogebaseerde inspectie (RBI) is een methodologie die gebruik maakt van kwantitatieve of kwalitatieve risicoanalyse om inspectieactiviteiten te prioriteren en te plannen. In plaats van een vast interval voor alle kleppen in gelijke mate toe te passen – ongeacht hun staat, onderhoud of kriticiteit – wijst RBI inspectiemiddelen toe waar het risico op falen het grootst is.

Binnen een RBI-raamwerk zou een veiligheidsklep die schoon en onder lage druk werkt en een onberispelijke testgeschiedenis van 15 jaar heeft, elke vijf jaar kunnen worden getest. Intussen kan een klep die onder corrosieve omstandigheden onder hoge druk staat en een voorgeschiedenis heeft van lekkage van de zitting, om de zes maanden worden geplaatst. De totale inspectiewerklast kan vergelijkbaar zijn, maar het risicoprofiel van de faciliteit is aanzienlijk verbeterd omdat de middelen worden ingezet waar ze er het meest toe doen.

API 580 en API 581 vormen het primaire raamwerk voor RBI in de olie-, gas- en chemische industrie. Het implementeren van een RBI-programma dat voldoet aan de voorschriften vereist doorgaans: een systematische risicobeoordeling van alle drukhoudende apparatuur, een analyse van de faalkans op basis van degradatiemechanismen, een analyse van de gevolgen van een storing op basis van het gevaarpotentieel van de ingesloten vloeistof, en voortdurende beoordeling en actualisering van de risicoscores zodra nieuwe inspectiegegevens beschikbaar komen.

RBI is geen manier om de veiligheid te verminderen; het is een manier om de veiligheid te behouden of te verbeteren en tegelijkertijd de inspectiemiddelen effectiever te gebruiken. Voorzieningen die RBI op de juiste manier hebben geïmplementeerd, rapporteren vaak minder onverwachte klepstoringen en een betere algehele integriteit van het druksysteem dan instellingen die alleen afhankelijk zijn van programma's met een vast interval.

Veel voorkomende fouten bij het testen van veiligheidskleppen

Zelfs goedbedoelde onderhoudsprogramma’s lopen in voorspelbare valkuilen. Dit zijn de meest voorkomende fouten die de effectiviteit van testschema's voor veiligheidskleppen ondermijnen.

• Een handmatige lifttest behandelen als vervanging voor banktesten. Een lifttest vertelt u dat de klep kan openen. Het vertelt u niets over de nauwkeurigheid van de ingestelde druk, de interne toestand of het gedrag van het opnieuw plaatsen.
• Het niet bijwerken van testintervallen na proceswijzigingen. Als uw systeemdruk, temperatuur of media zijn veranderd sinds de laatste intervalbeoordeling, is uw testschema mogelijk niet langer geschikt.
• Het negeren van kleppen die nog nooit hebben gewerkt. Een klep die nooit is geopend, is niet noodzakelijkerwijs betrouwbaar; hij kan vastzitten als gevolg van corrosie of vervuiling. Kleppen die lang inactief zijn, hebben vaak meer onderzoek nodig, niet minder.
• Gebruik van hetzelfde interval voor alle kleppen, ongeacht het onderhoud. Door een algemeen schema van twaalf maanden toe te passen op elke klep in een gevarieerde faciliteit worden reële verschillen in risico en kriticiteit genegeerd.
• Slecht recordbeheer. Het verliezen of niet documenteren van testgegevens elimineert de historische basis voor intervalbeslissingen en creëert blootstelling aan regelgeving.
• Testen uitstellen vanwege productiedruk. Bedieningsgemak mag nooit de testschema's van veiligheidskleppen overschrijven. Uitstel moet formeel worden beoordeeld en gedocumenteerd, en mag niet zomaar over het hoofd worden gezien.

Praktische checklist voor het beoordelen van uw testschema voor veiligheidskleppen

Als u een testprogramma voor veiligheidskleppen aan het herzien of opzetten bent, doorloop dan deze checklist om ervoor te zorgen dat uw intervallen en werkwijzen verdedigbaar en effectief zijn.

1. Identificeer alle veiligheidskleppen in uw faciliteit en controleer of ze allemaal zijn opgenomen in uw onderhoudsbeheersysteem.
2. Bevestig welke wettelijke norm of code van toepassing is op elke klep op basis van de service, locatie en ontwerpclassificatie.
3. Bekijk de procesomstandigheden (media, druk, temperatuur) voor elke klep en beoordeel of het huidige interval geschikt is voor de ernst van het onderhoud.
4. Controleer de historische testgegevens voor elke klep; elke klep met een geschiedenis van drift, falen of afstelling heeft in de toekomst een korter interval nodig.
5. Controleer of het personeel dat tests uitvoert over de juiste kwalificaties beschikt en dat de testapparatuur zich binnen het kalibratievenster bevindt.
6. Controleer of de testgegevens compleet zijn, veilig zijn opgeslagen en toegankelijk zijn voor wettelijke inspecties.
7. Identificeer alle afsluiters waarvan de testdatum is verstreken en stel een corrigerend actieplan op met gedocumenteerde risicobeoordeling voor eventueel uitstel.
8. Als uw faciliteit werkt met een RBI-programma, controleer dan of de veiligheidsklepintervallen zijn opgenomen in de RBI-beoordeling en dat de intervallen worden herzien wanneer de procesomstandigheden of de staat van de apparatuur aanzienlijk veranderen.
9. Schakel uw verzekeraar en/of geautoriseerde inspectiebureau in om te bevestigen dat uw testprogramma aan hun eisen voldoet – en niet alleen aan de minimale wettelijke drempel.
